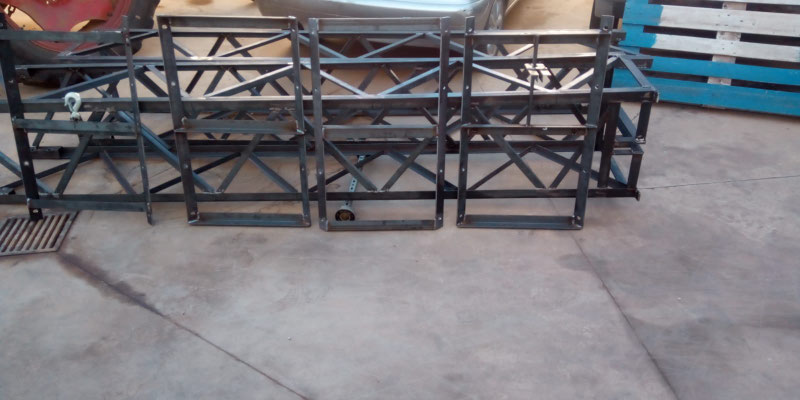

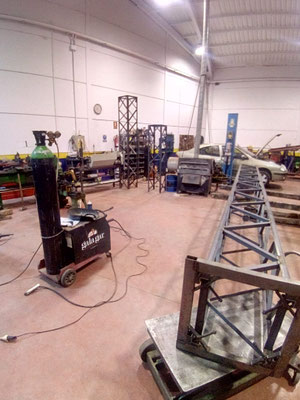

Posibilidad de fabricación de torres autosoportadas con carro elevador

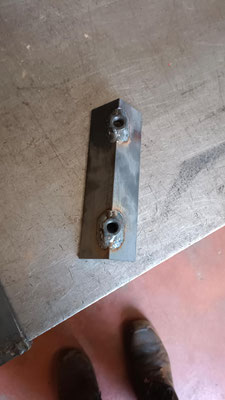

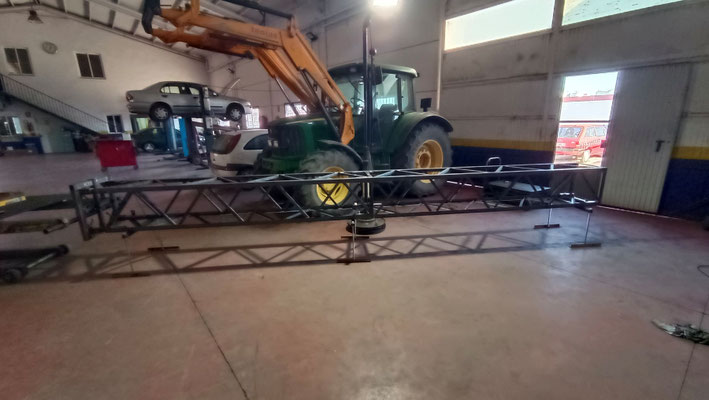

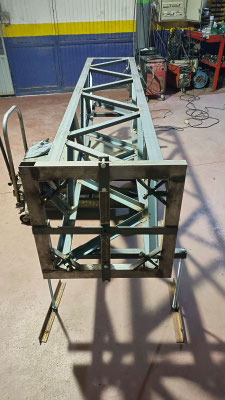

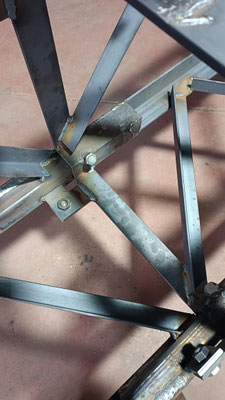

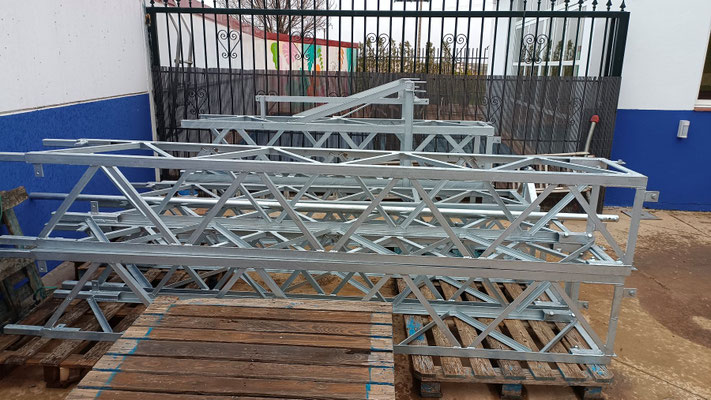

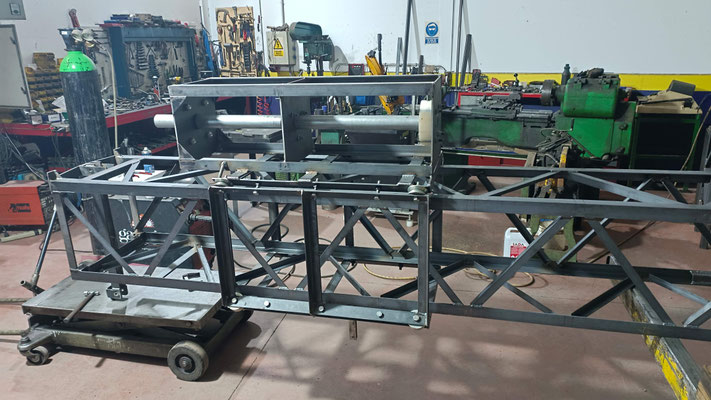

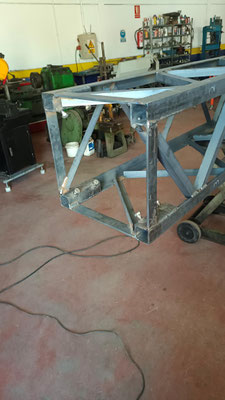

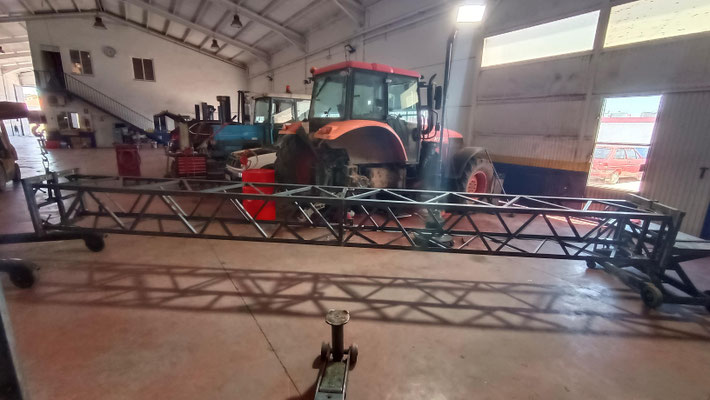

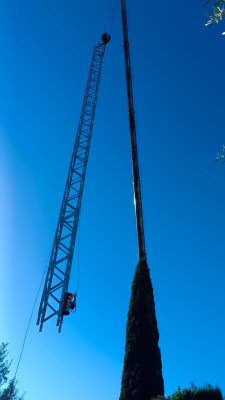

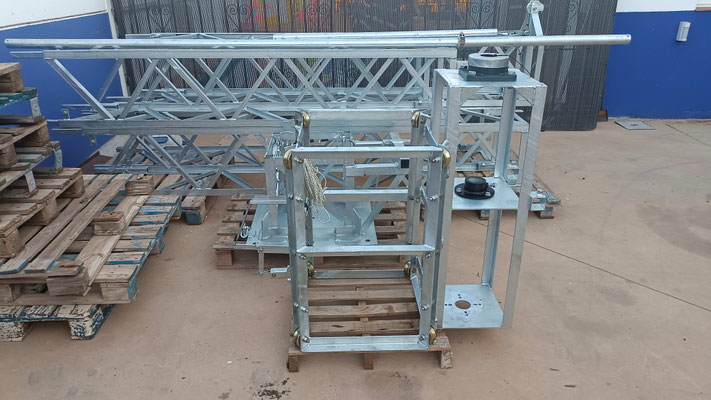

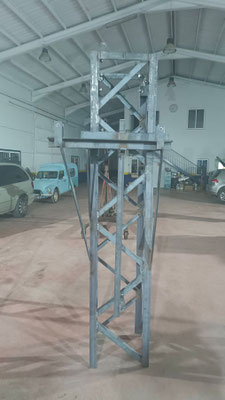

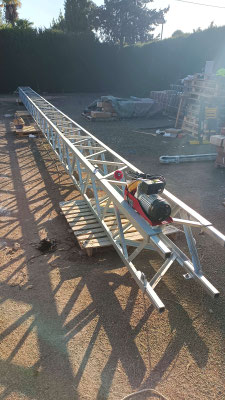

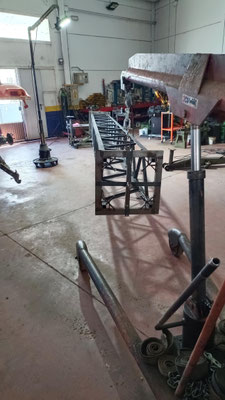

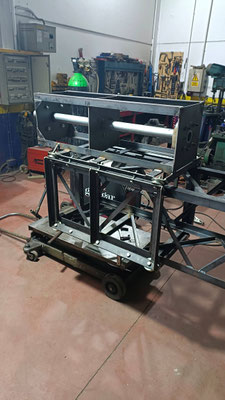

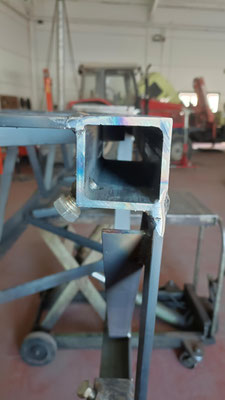

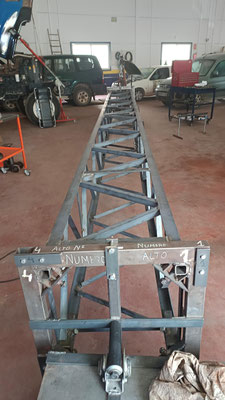

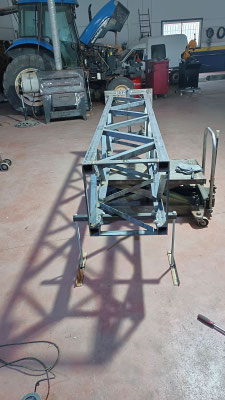

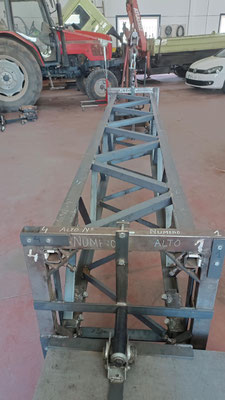

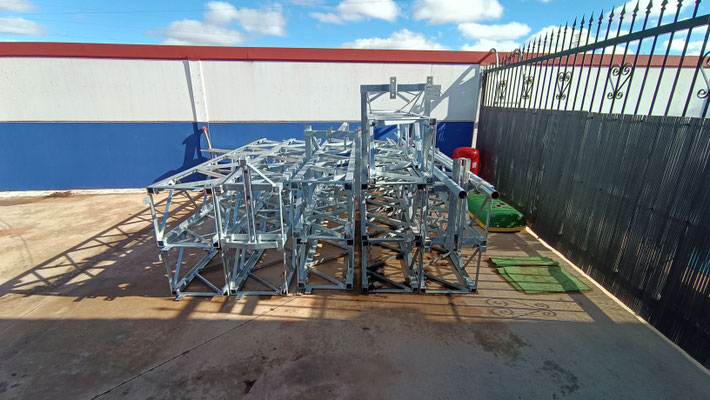

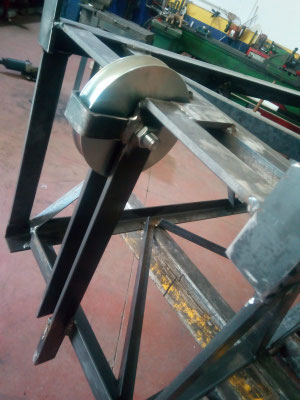

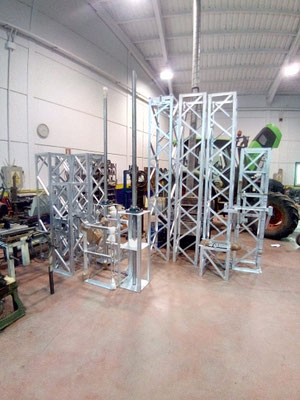

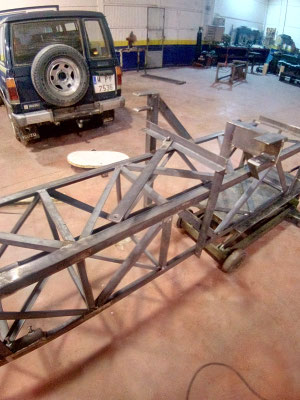

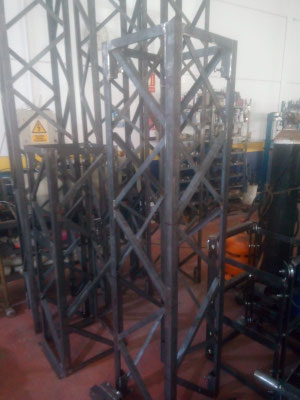

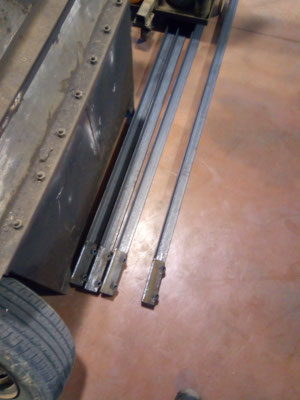

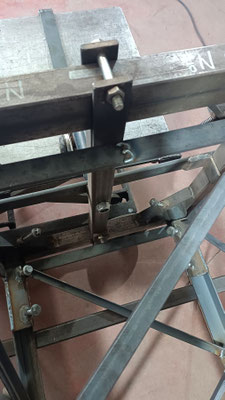

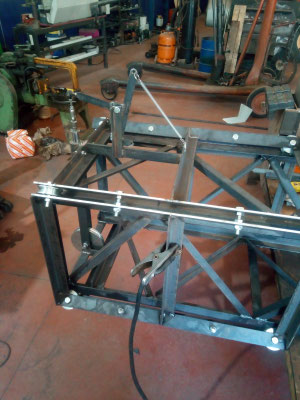

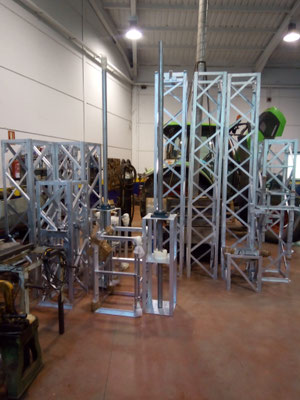

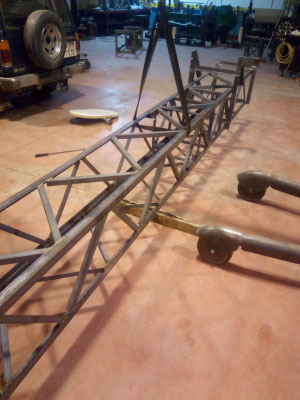

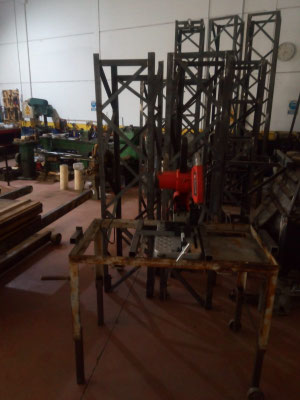

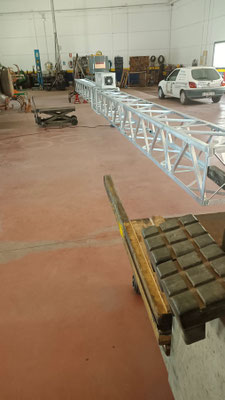

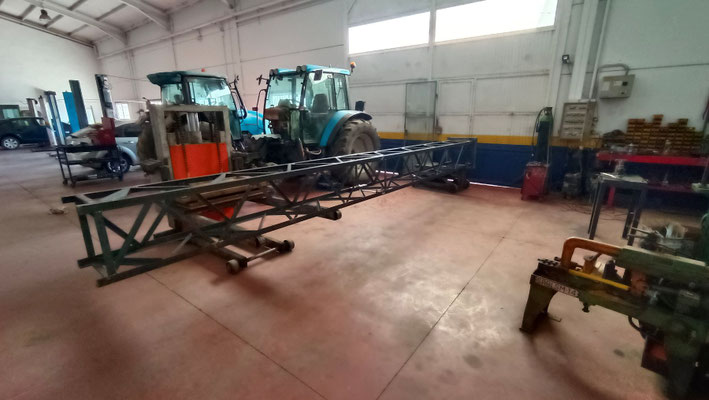

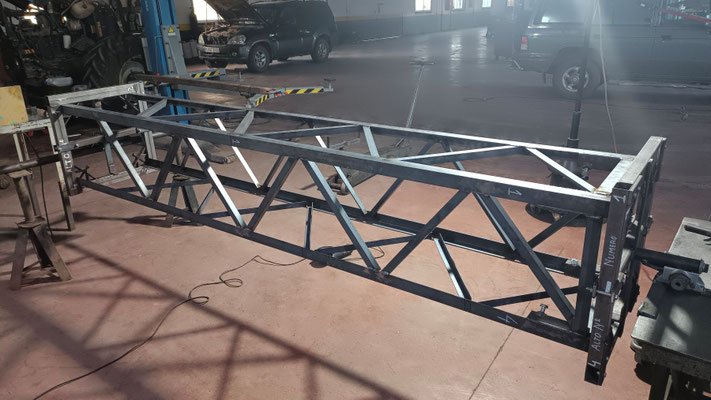

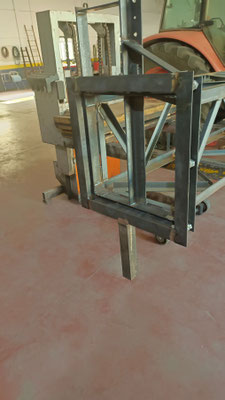

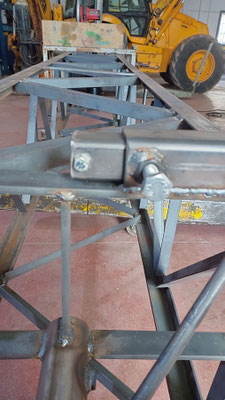

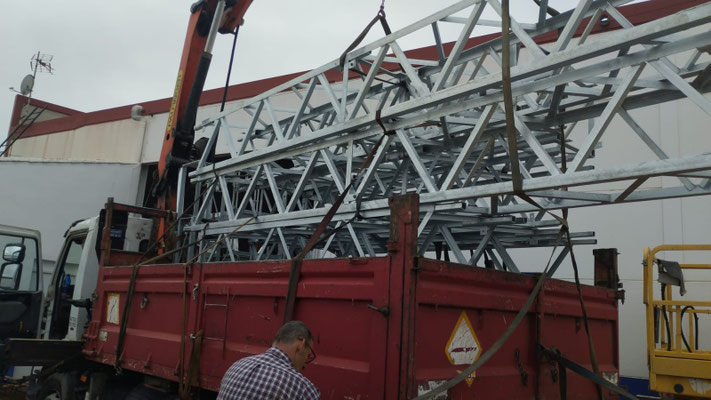

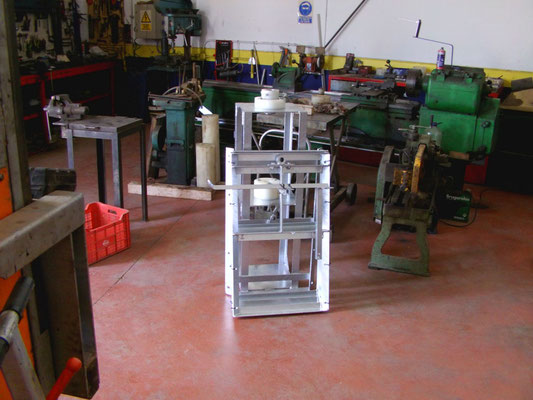

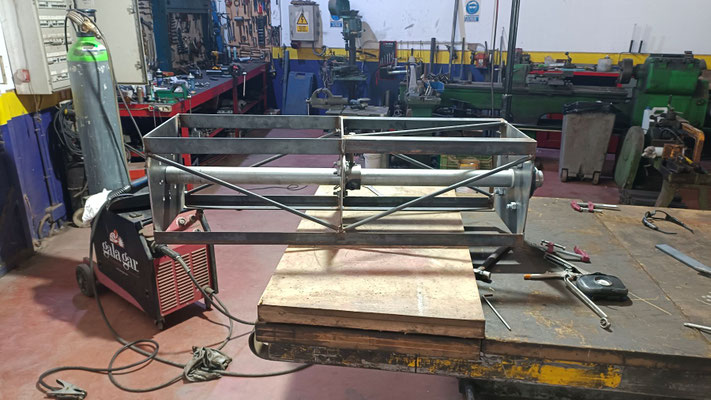

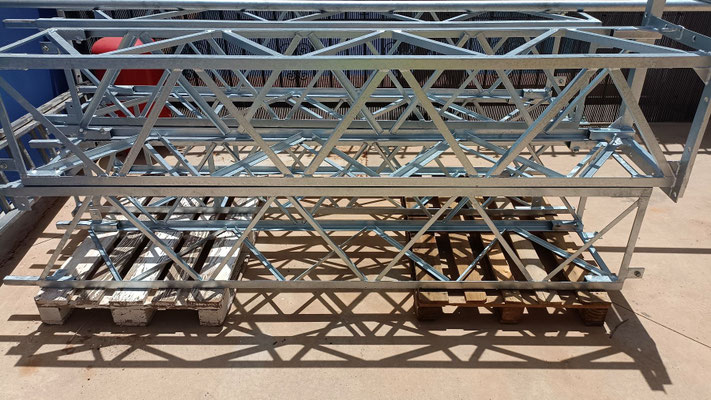

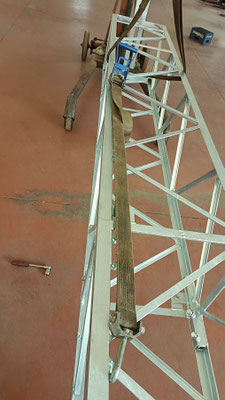

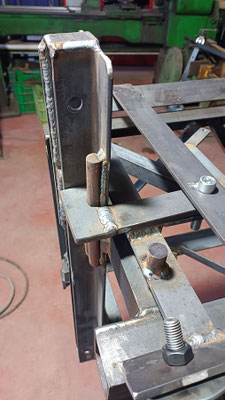

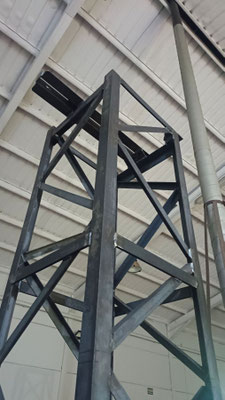

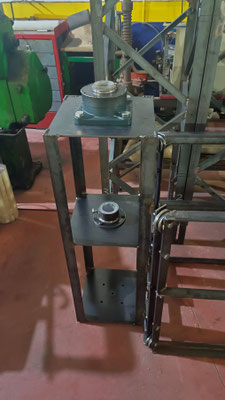

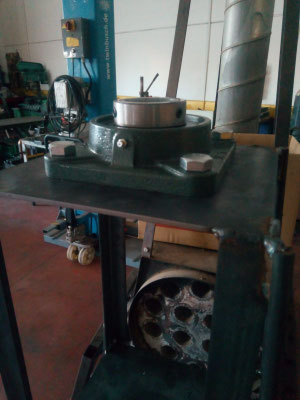

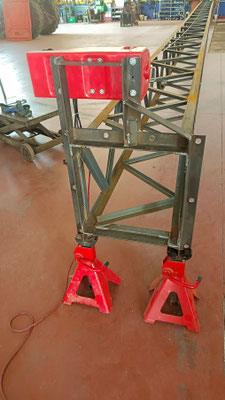

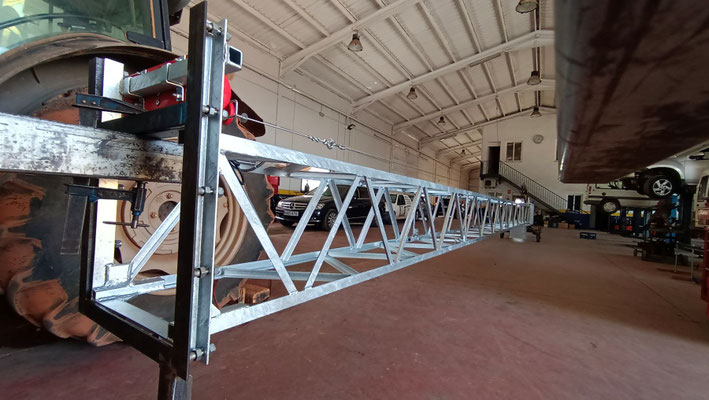

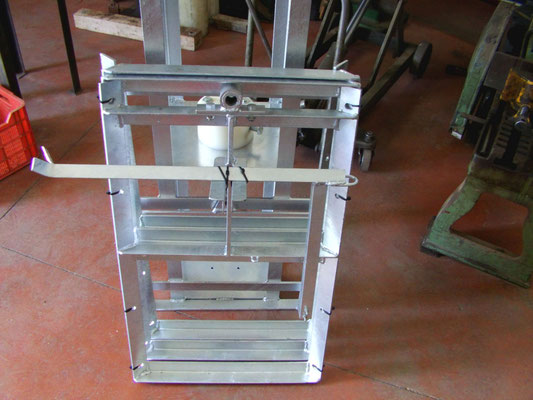

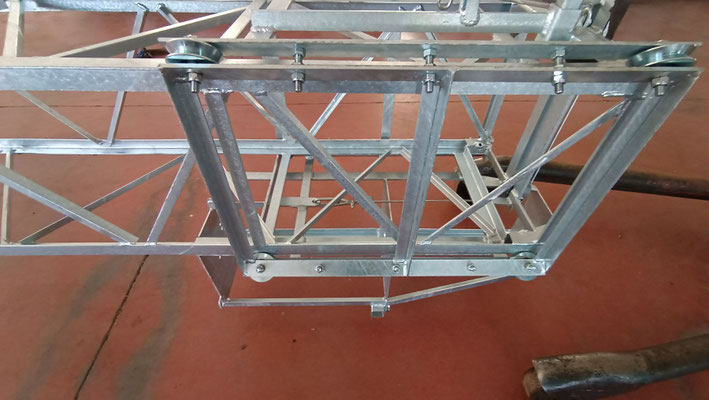

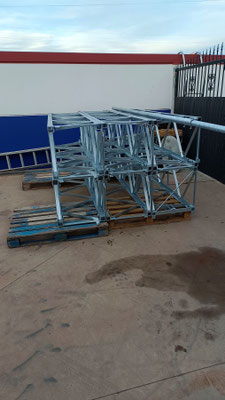

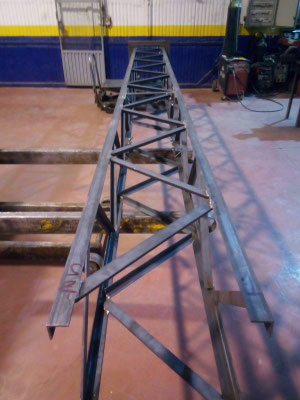

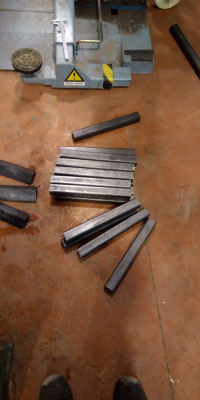

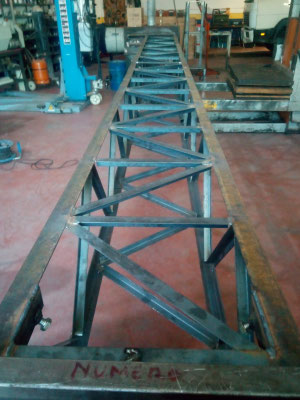

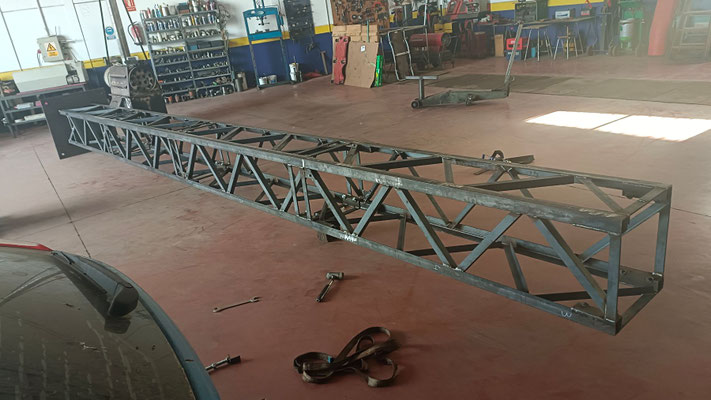

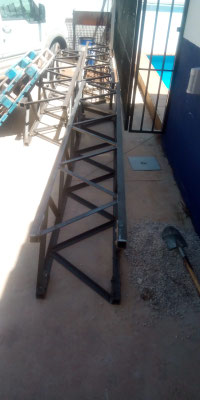

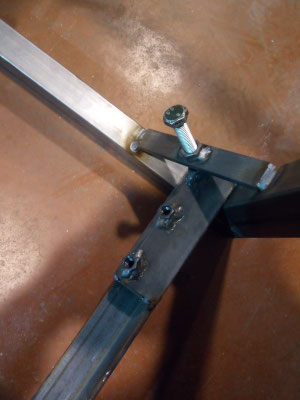

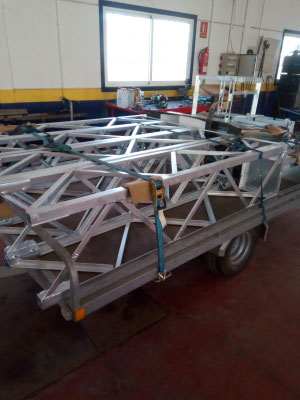

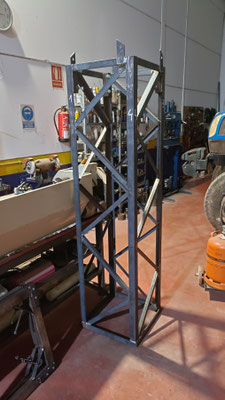

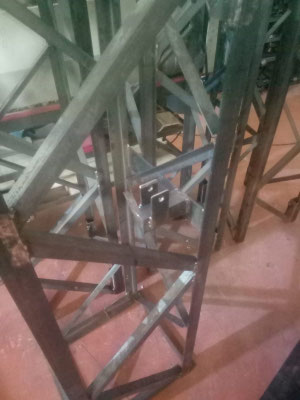

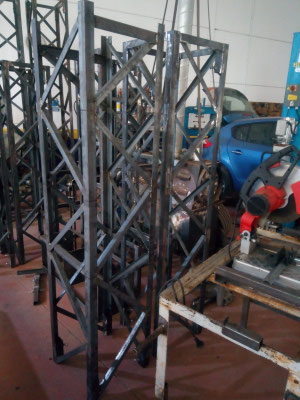

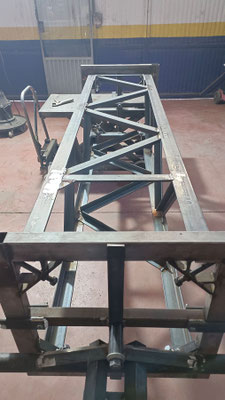

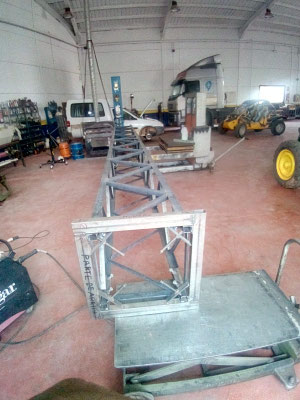

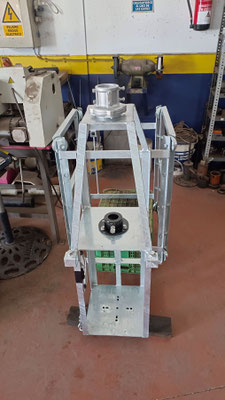

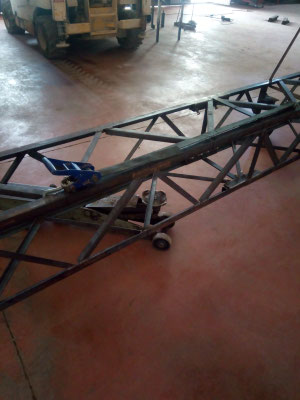

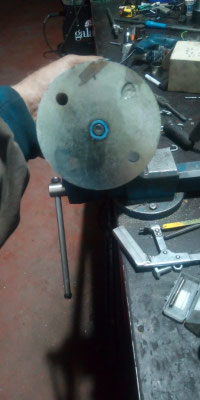

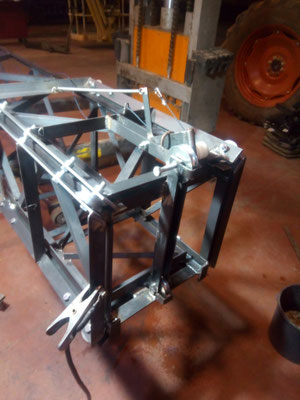

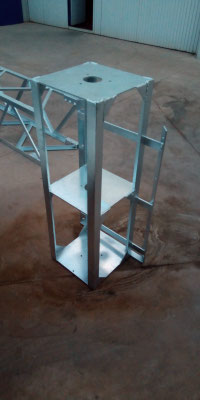

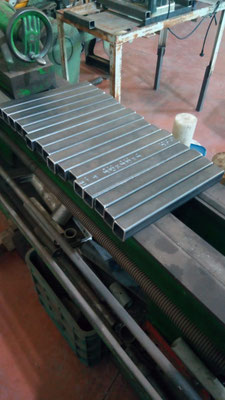

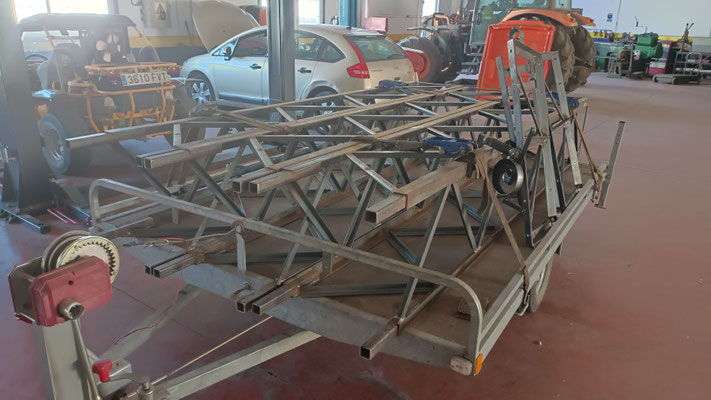

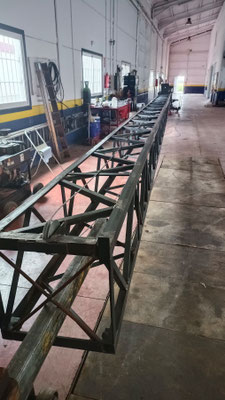

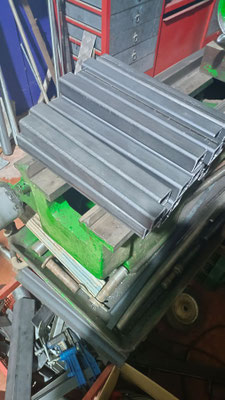

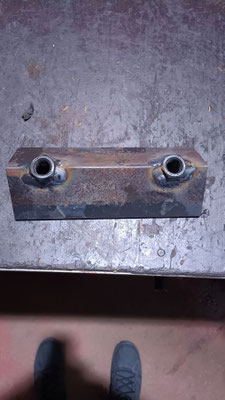

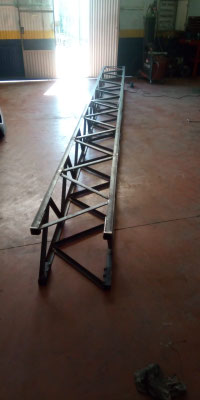

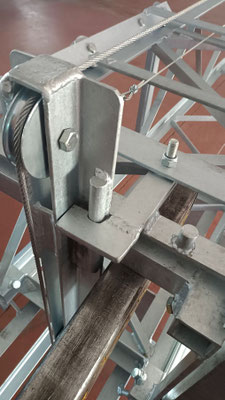

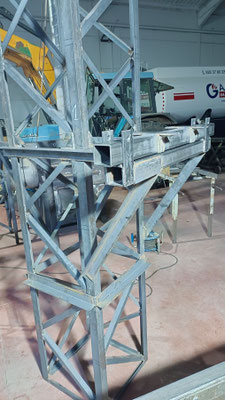

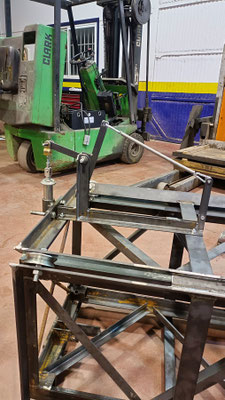

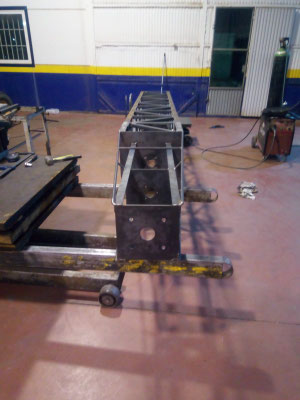

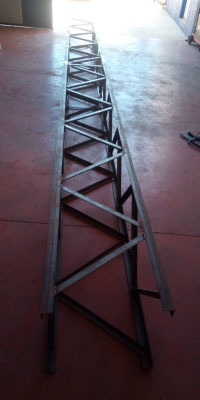

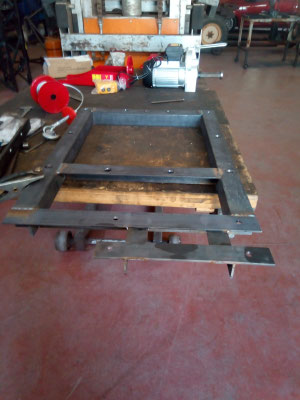

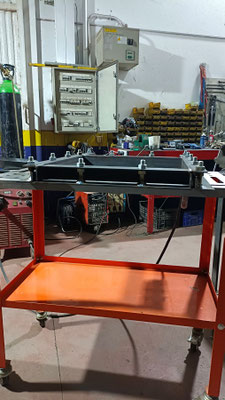

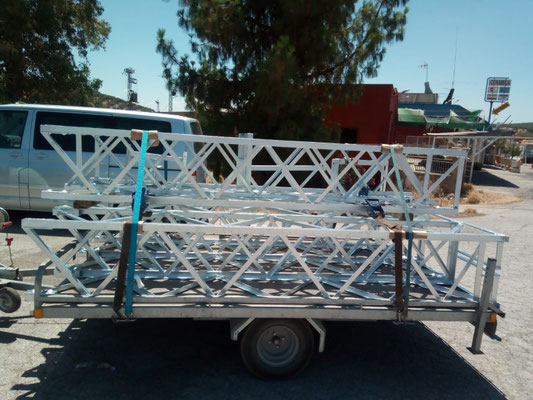

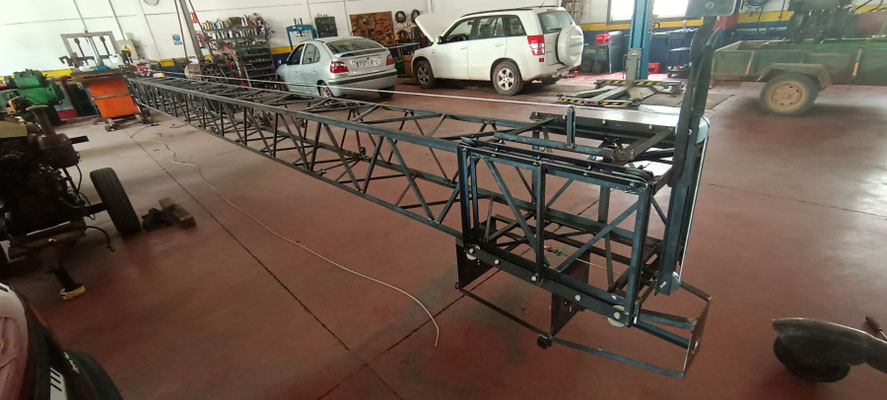

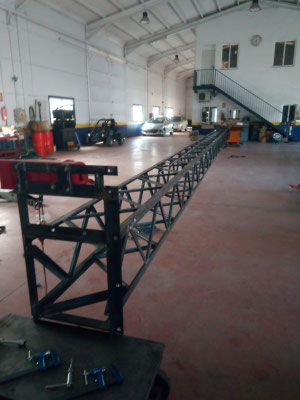

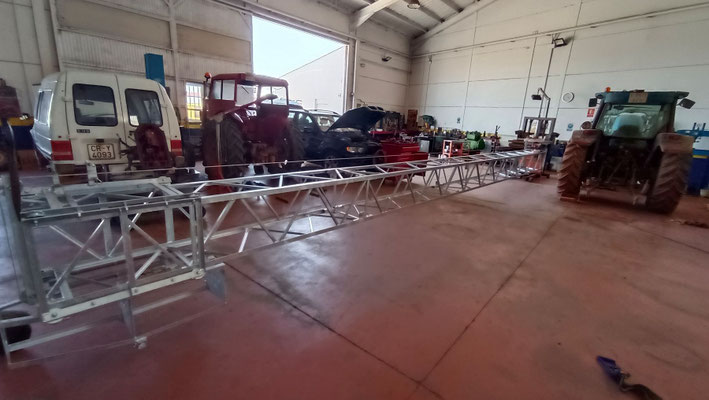

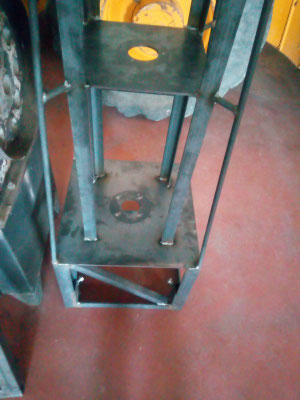

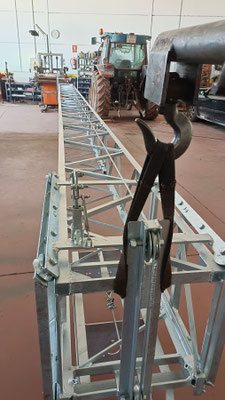

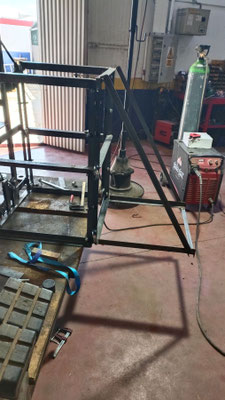

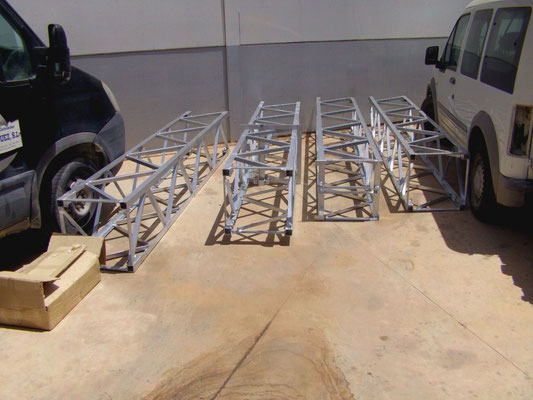

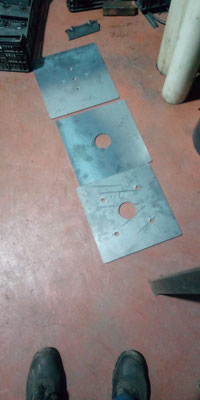

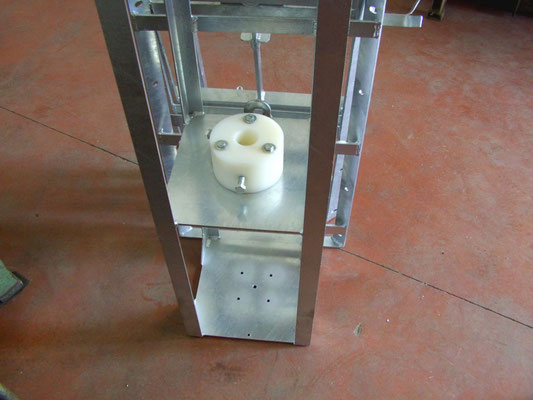

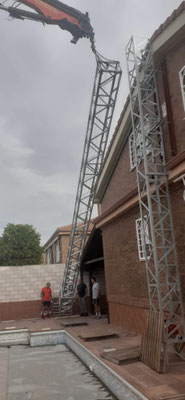

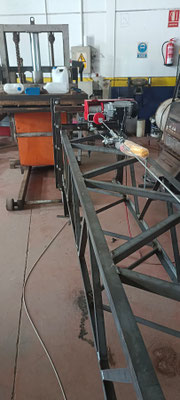

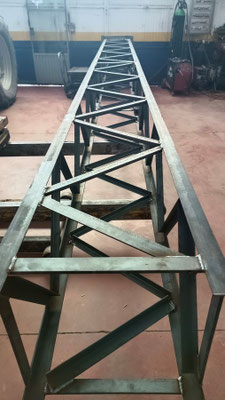

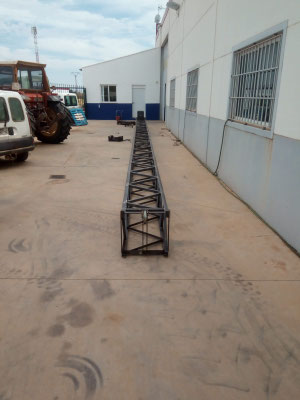

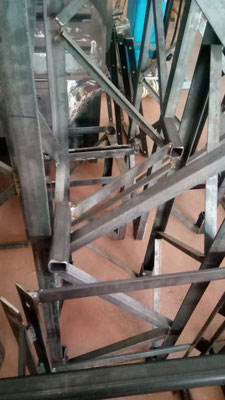

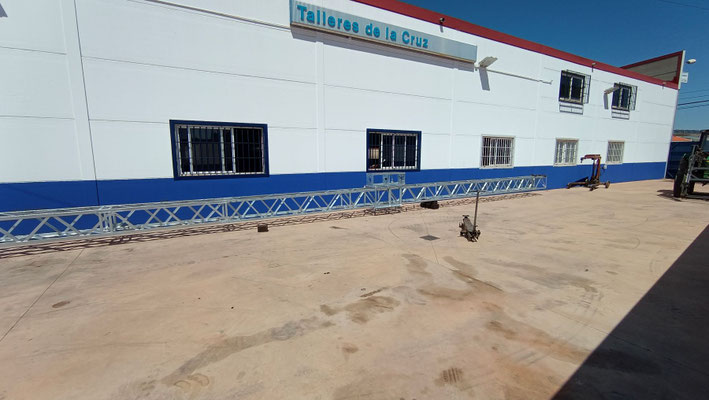

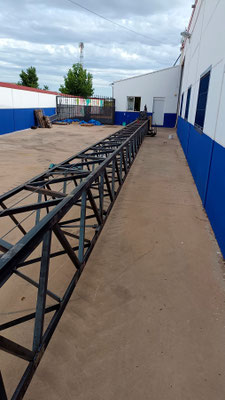

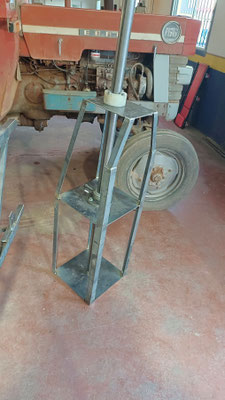

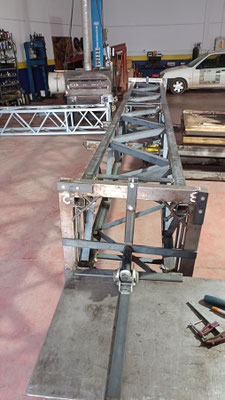

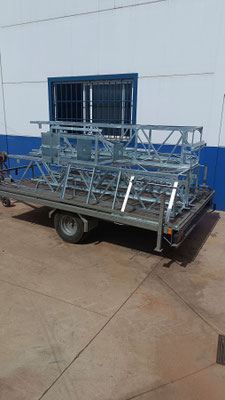

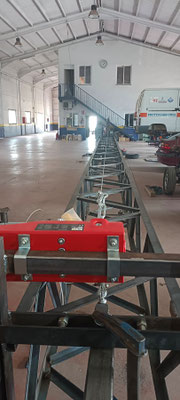

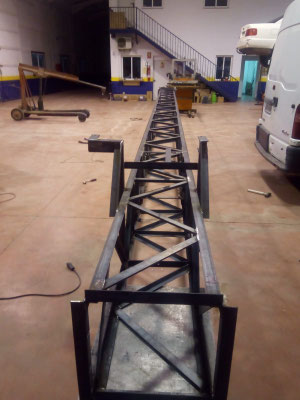

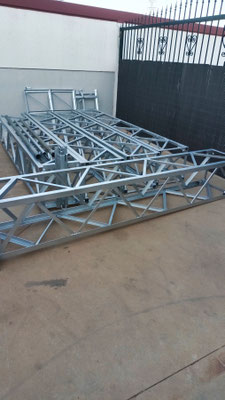

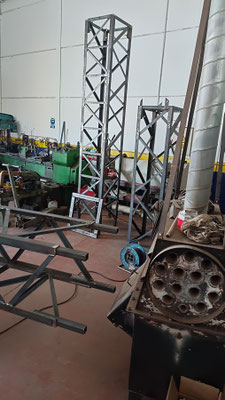

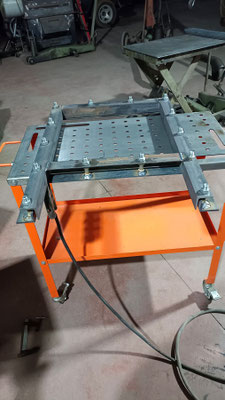

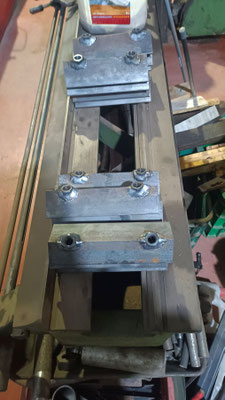

EN EL NUEVO PROYECTO QUE ESTOY LLEVANDO ACABO PARA EL MUNDO DE LOS RADIOAFICIONADOS, LA POSIBILIDAD DE CONSTRUCCIÓN DE TORRES AUTOSOPORTADAS EN DIFERENTES TAMAÑOS Y ANCHURAS, AUTOMONTABLES PARA PODER INSTALARLAS EN CUALQUIER PARTE, DESDE UNA AZOTEA, TEJADO ,TERRAZA O EN UNA PARCELA A PIÉ DEL TERRENO, EN CUALQUIER SITIO QUE LA PUEDA SOPORTAR, CON FACILIDAD DE INSTALAR SIN TENER QUE DEPENDER DE GRÚA Y CON UN CARRO DE ELEVACIÓN DONDE EL RADIOAFICIONADO PUEDE MONTAR SUS ANTENAS COMODAMENTE EN EL SUELO A PIÉ DE TORRE SIN PELIGRO ALGUNO, ASI COMO LA REPARACIÓN DE LAS MISMAS E INCLUSO BAJARLAS CUANDO HAY MAL CLIMA COMO VIENTO, NIEVE ETC...

LUIS MIGUEL (EA4API)

73!!!

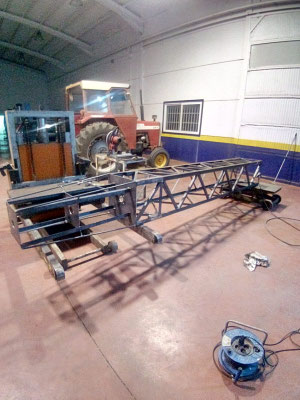

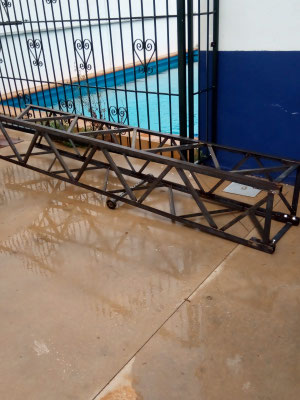

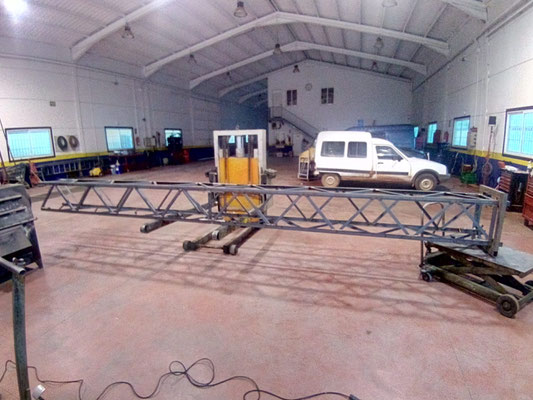

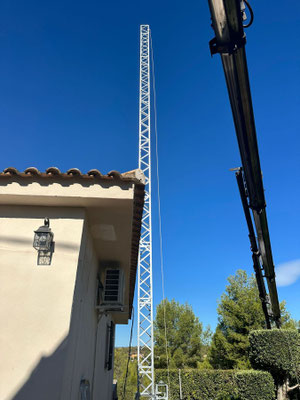

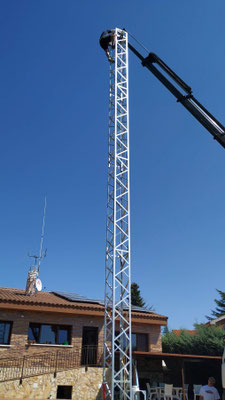

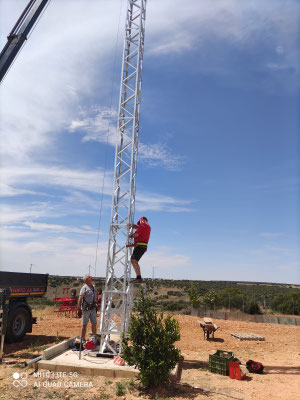

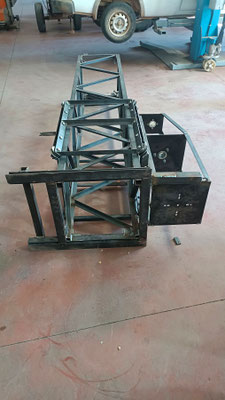

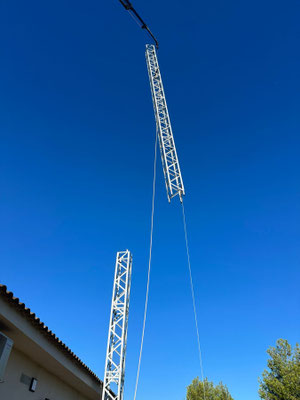

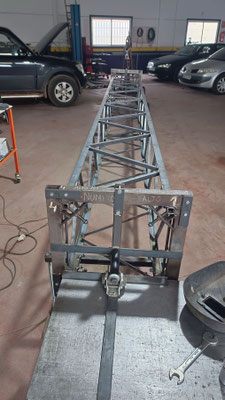

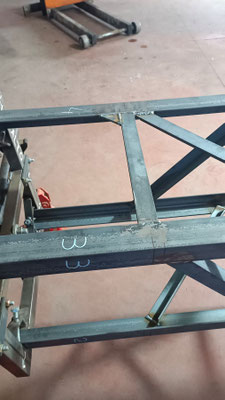

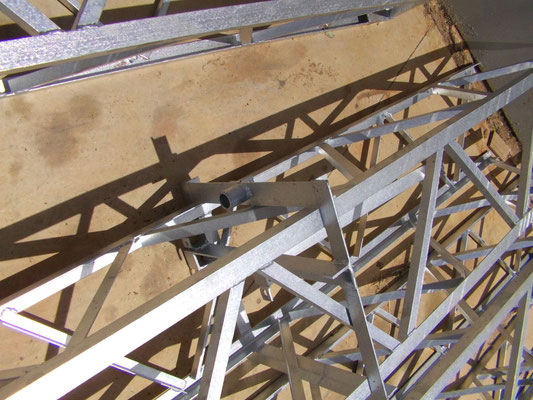

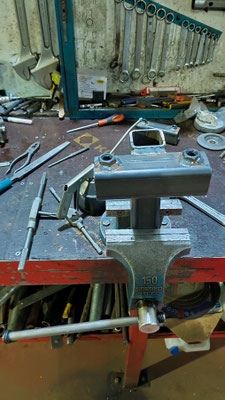

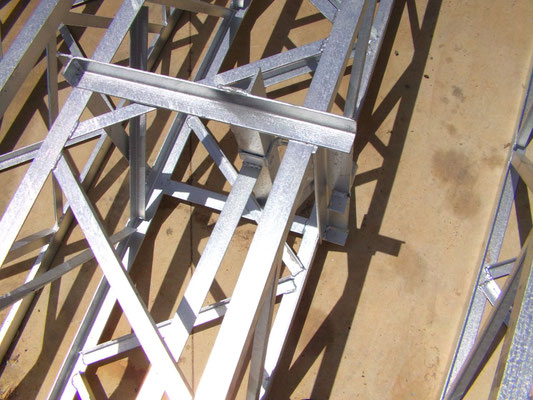

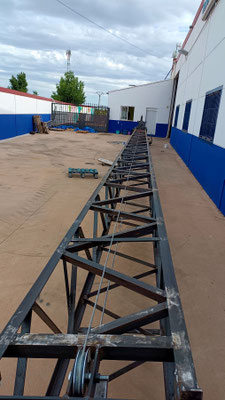

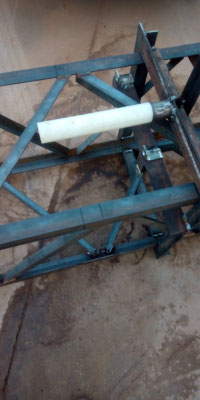

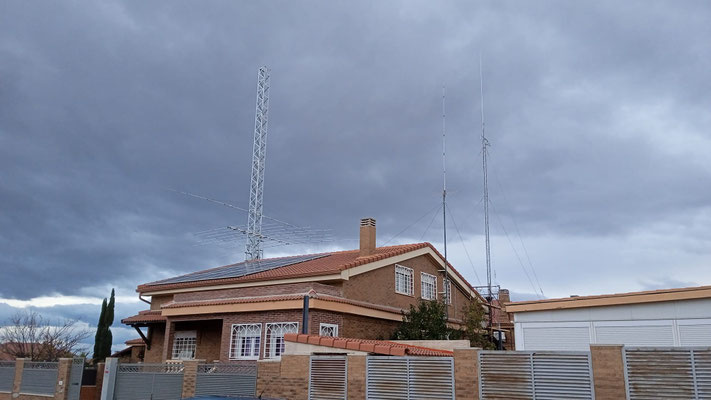

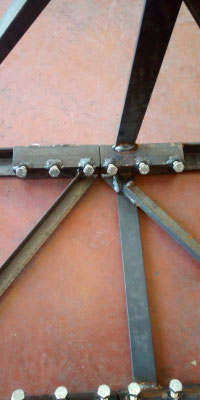

TORRE DE EA4IAQ

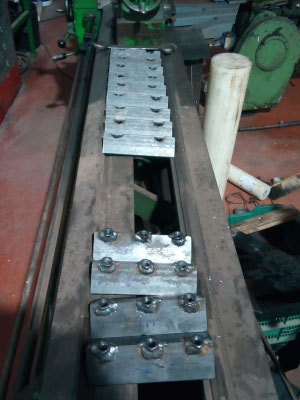

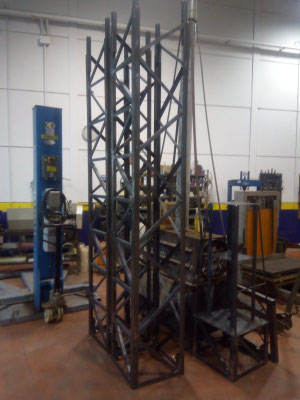

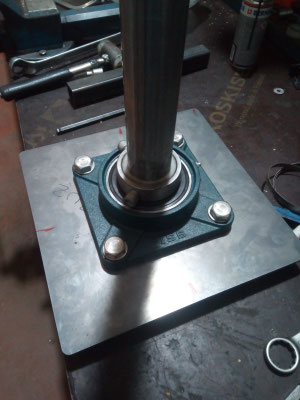

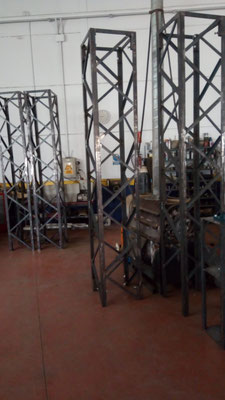

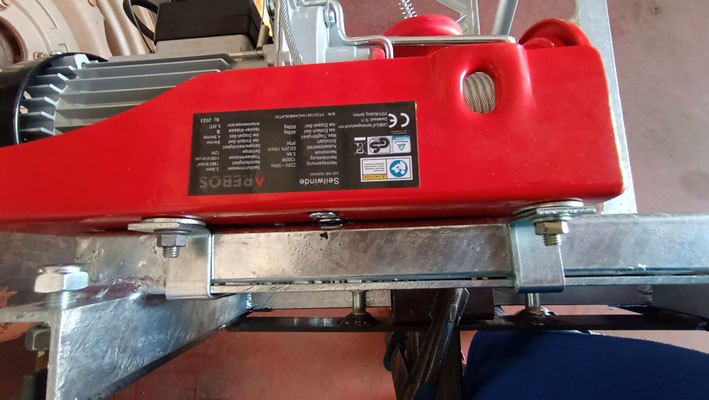

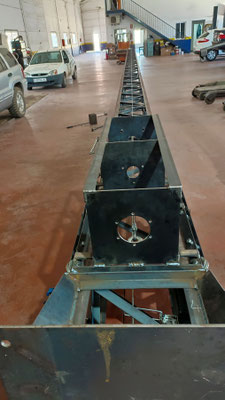

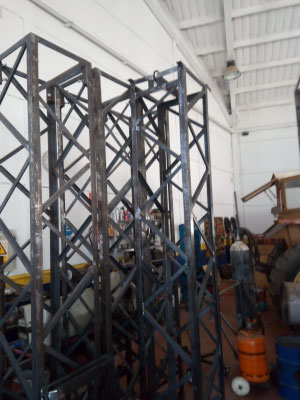

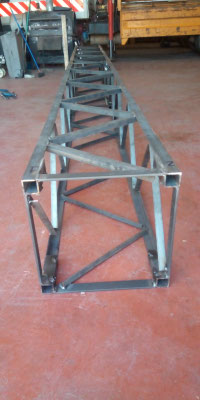

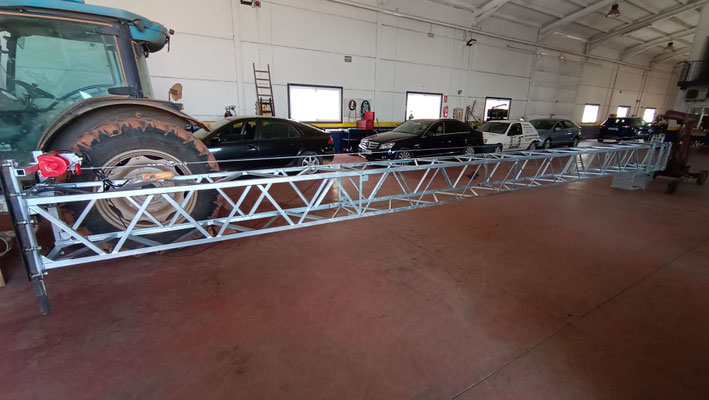

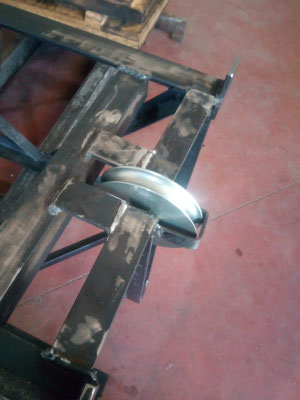

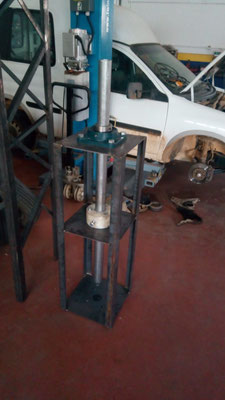

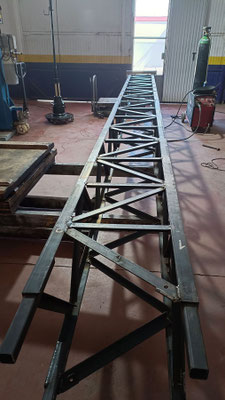

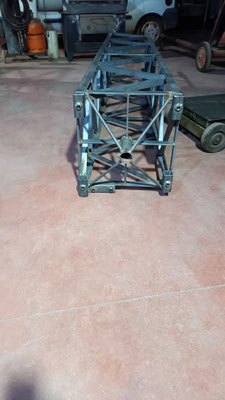

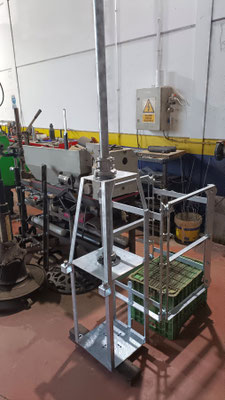

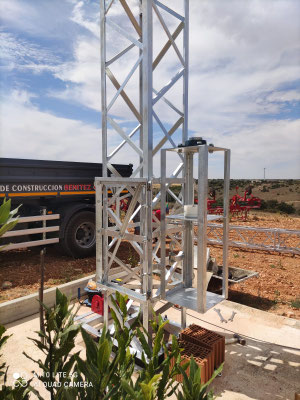

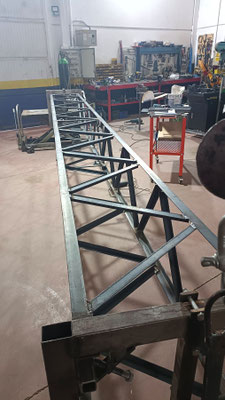

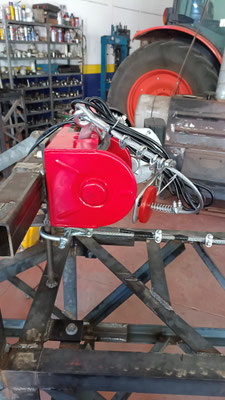

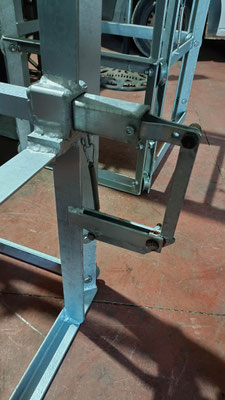

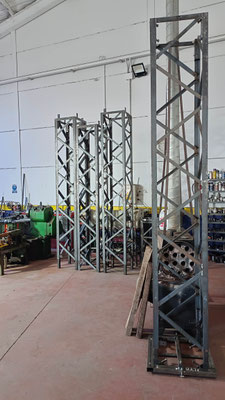

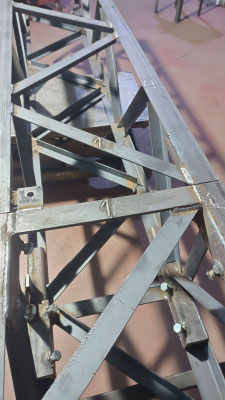

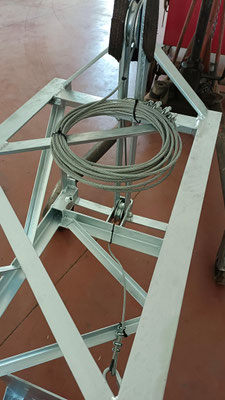

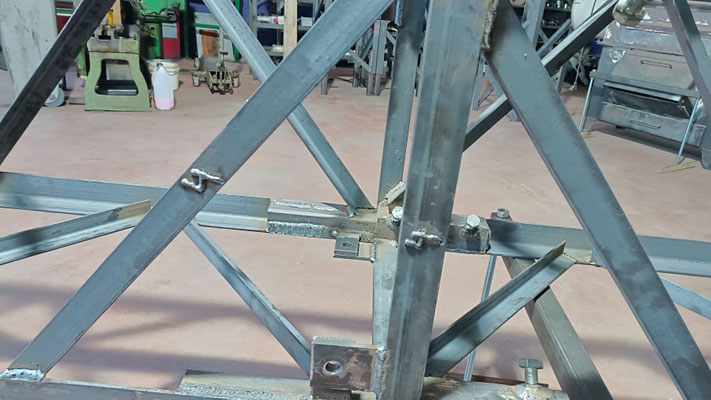

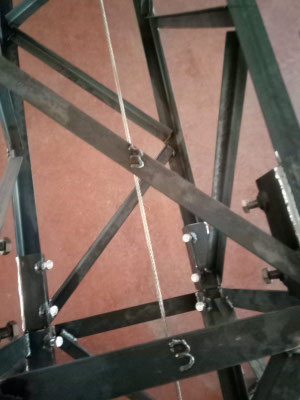

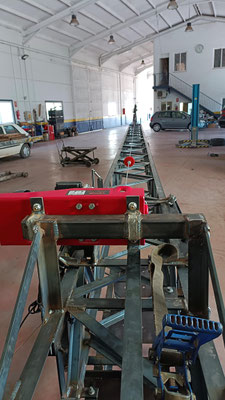

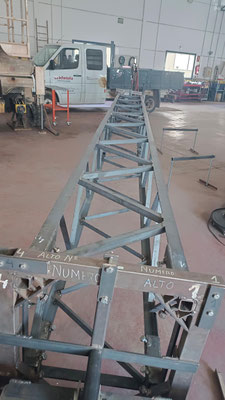

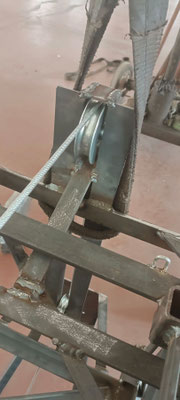

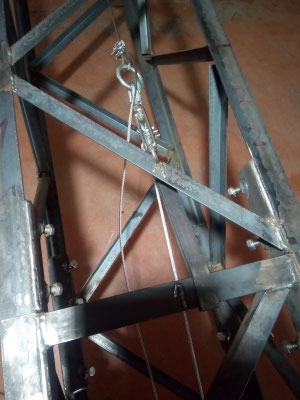

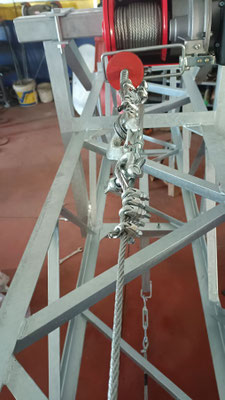

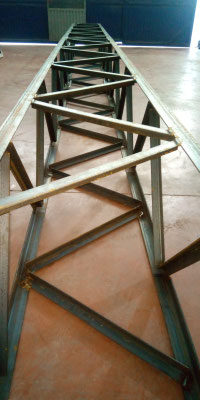

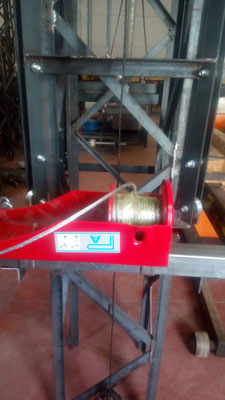

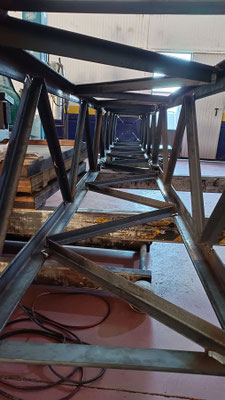

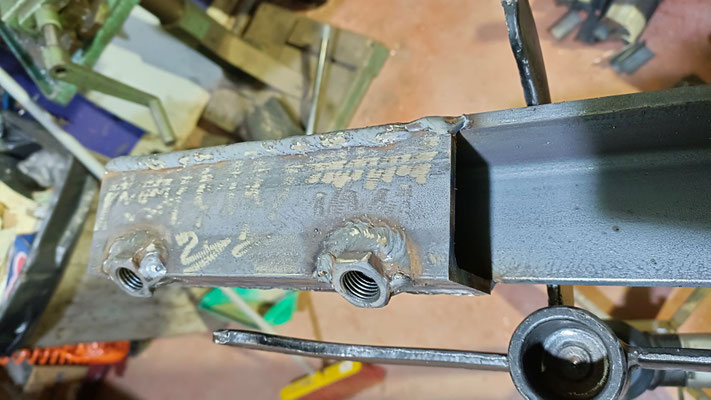

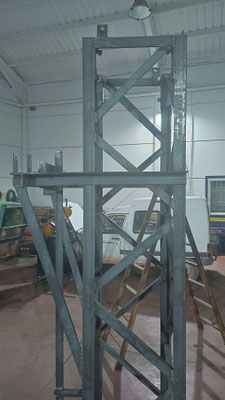

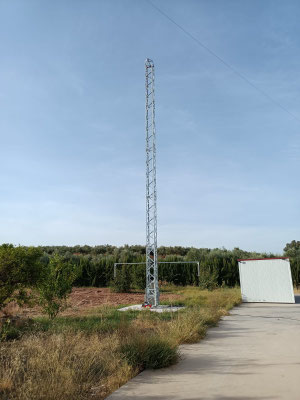

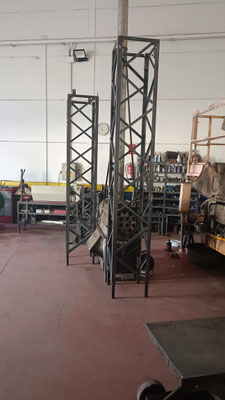

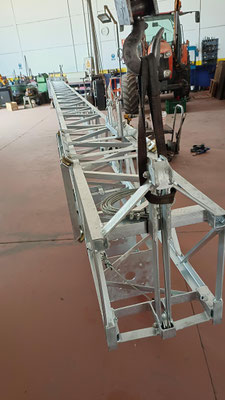

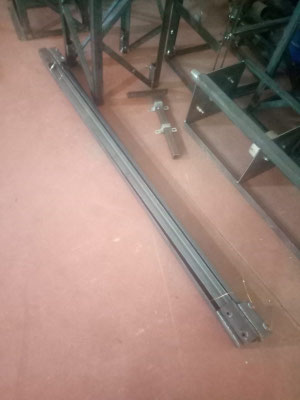

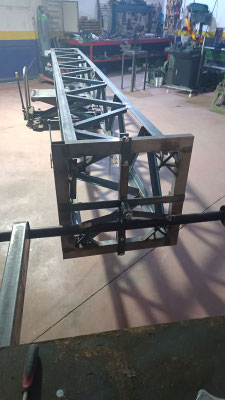

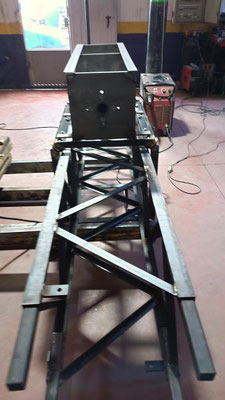

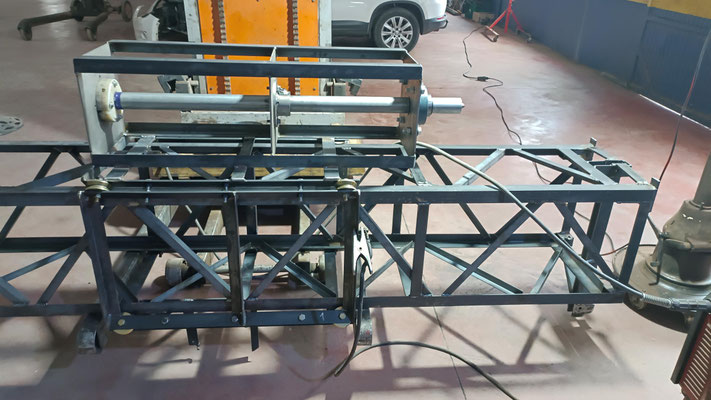

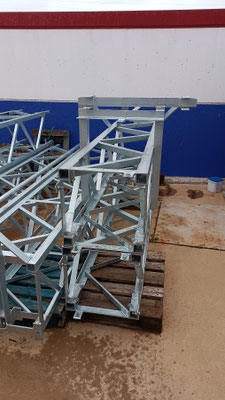

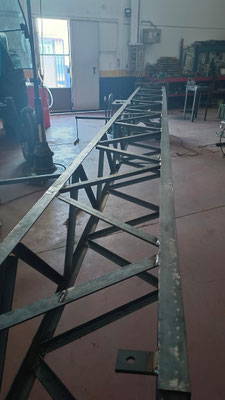

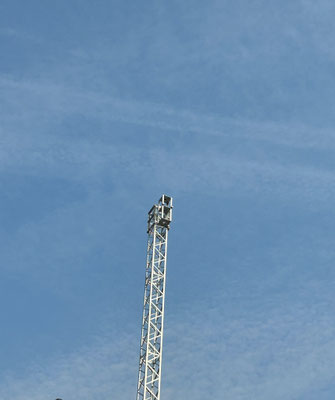

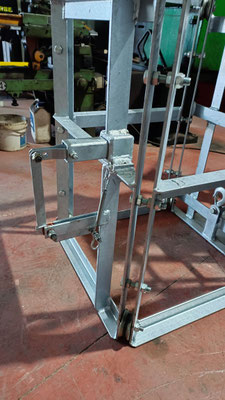

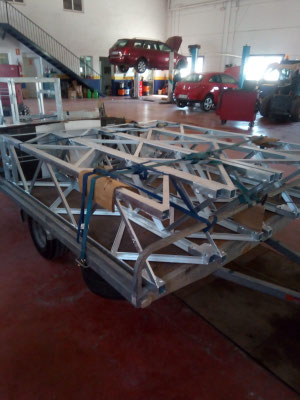

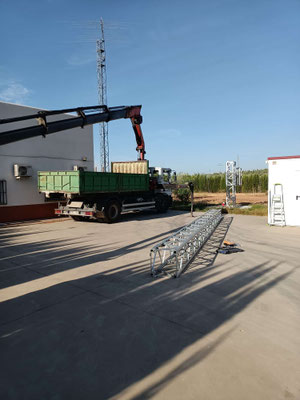

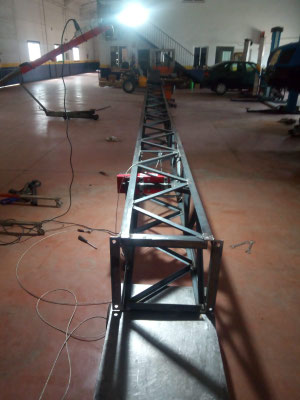

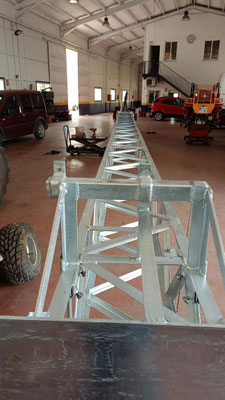

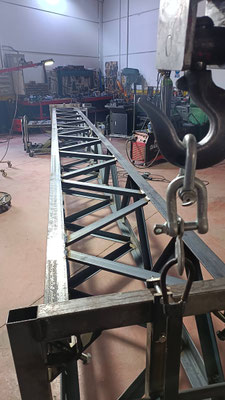

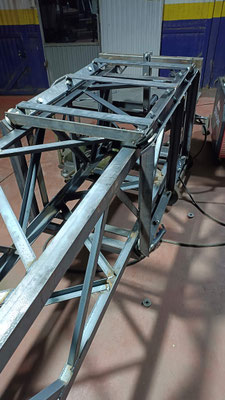

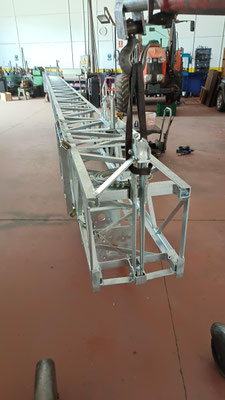

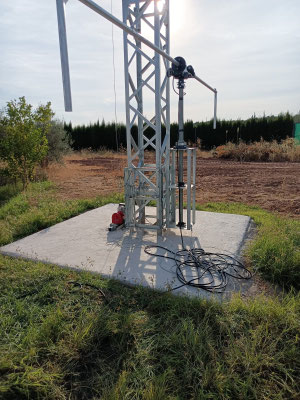

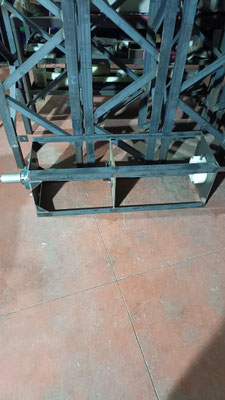

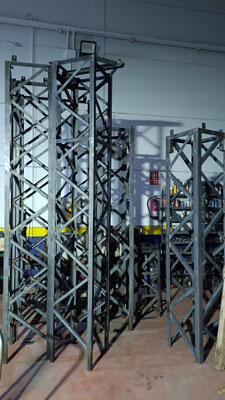

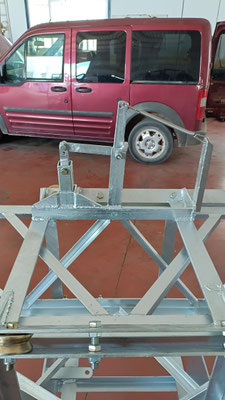

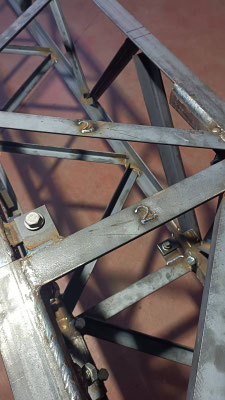

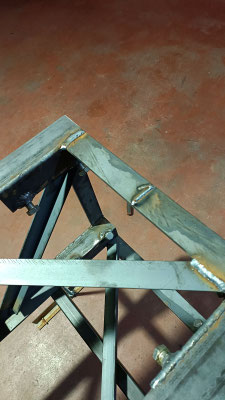

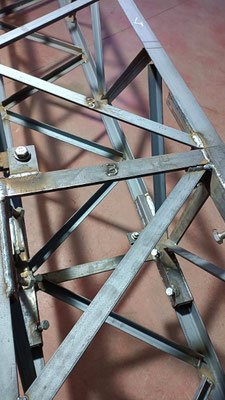

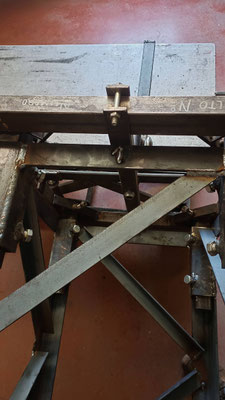

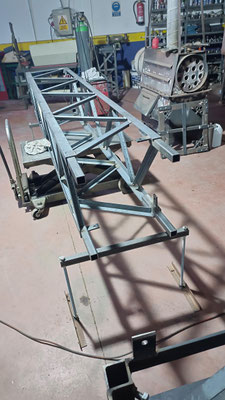

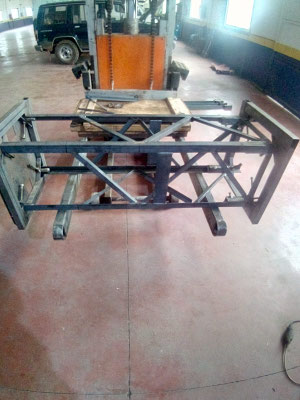

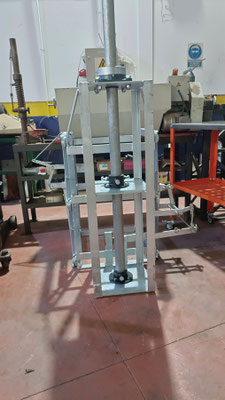

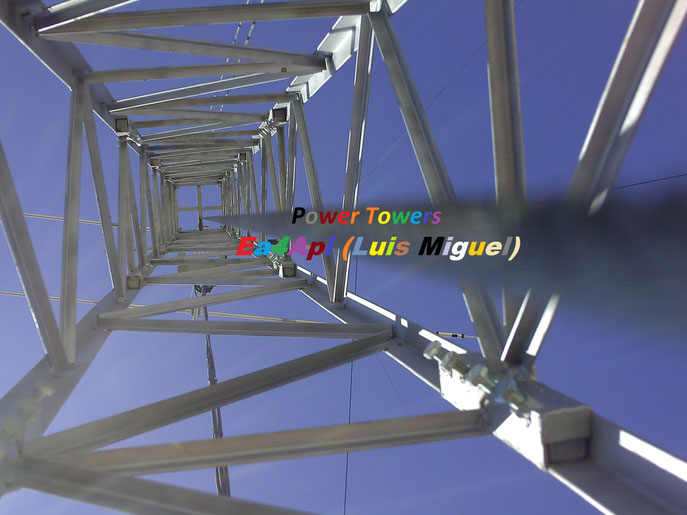

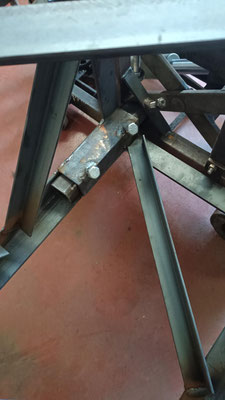

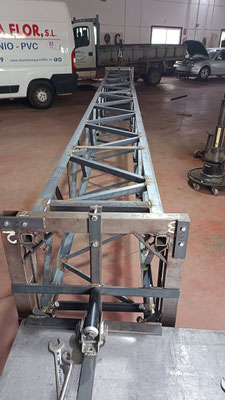

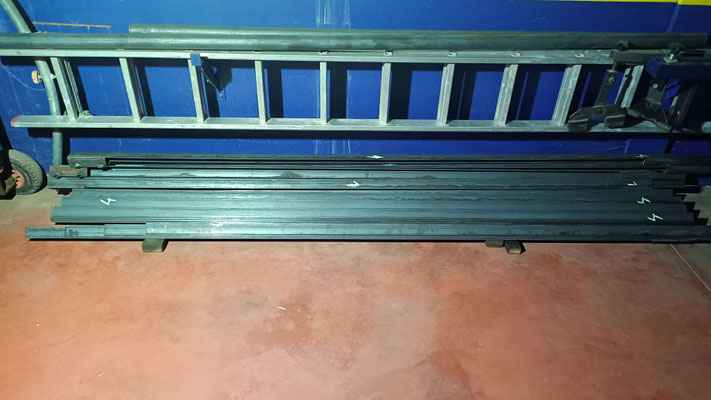

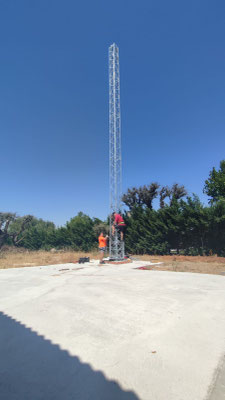

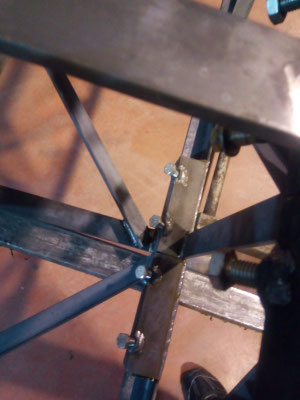

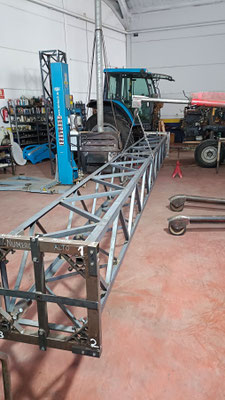

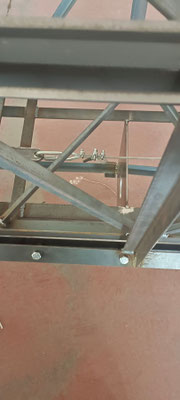

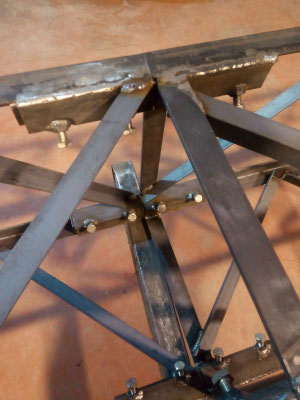

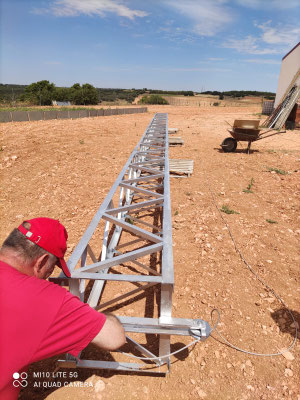

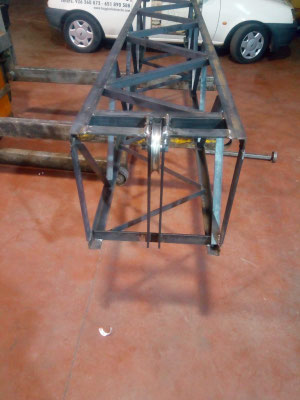

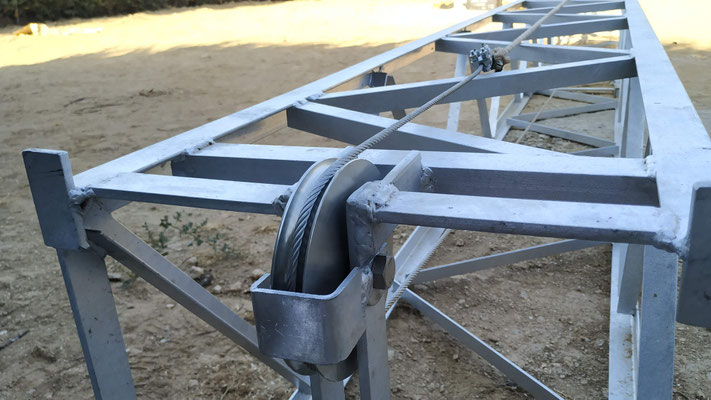

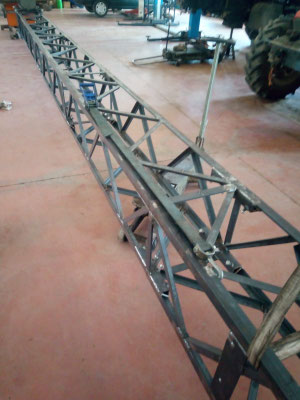

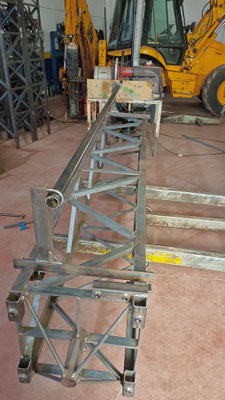

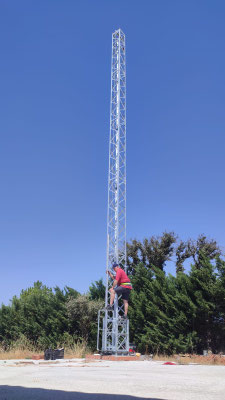

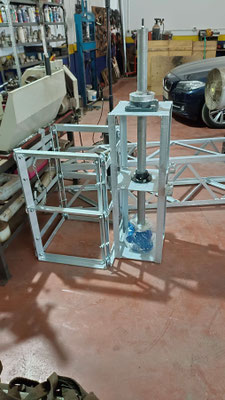

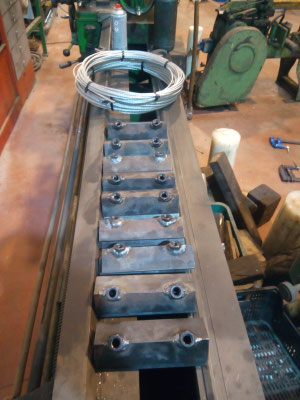

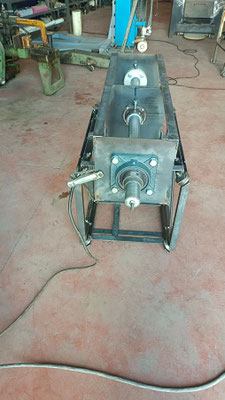

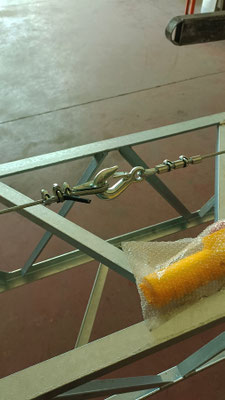

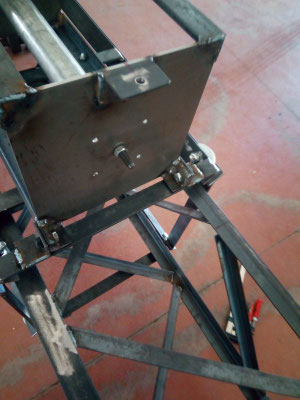

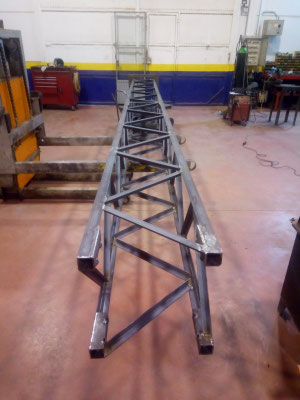

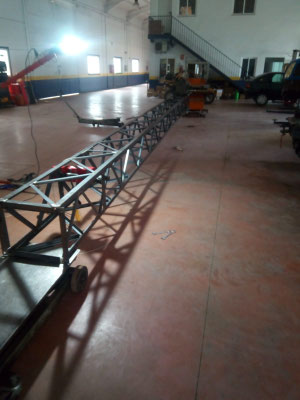

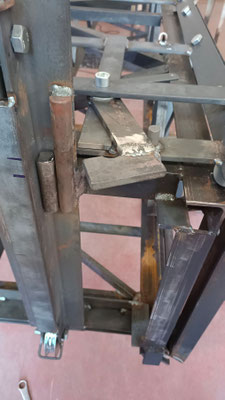

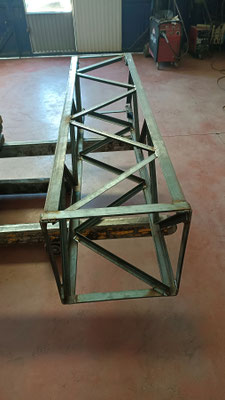

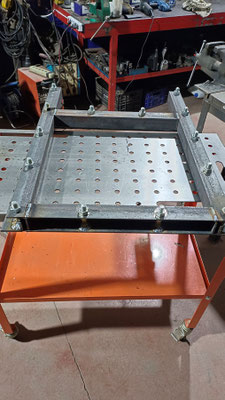

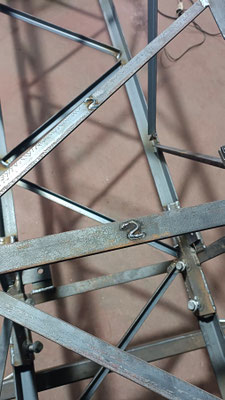

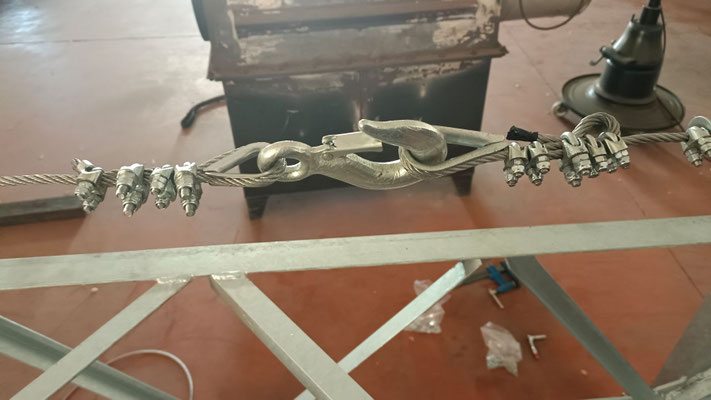

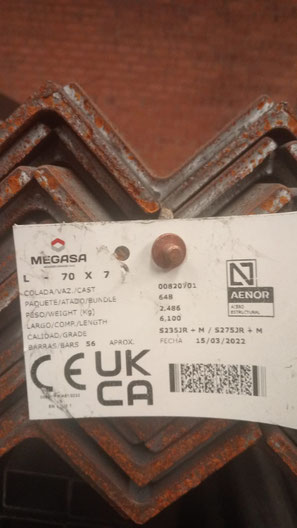

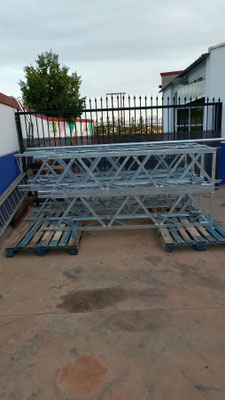

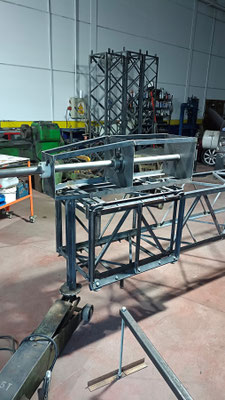

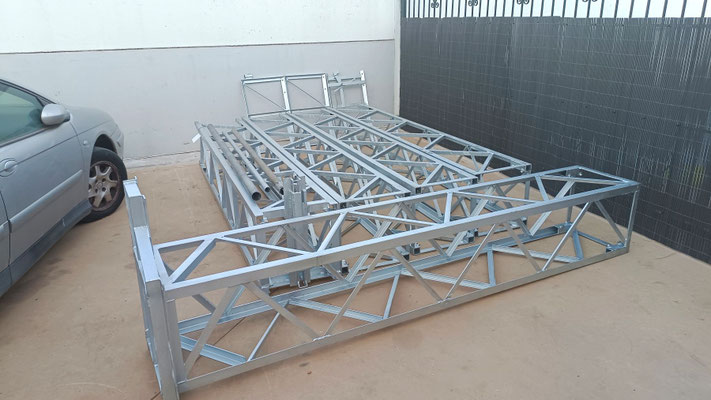

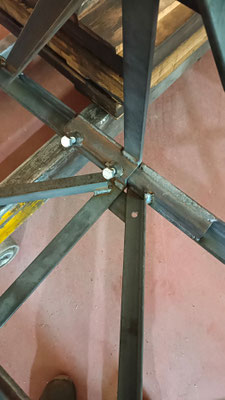

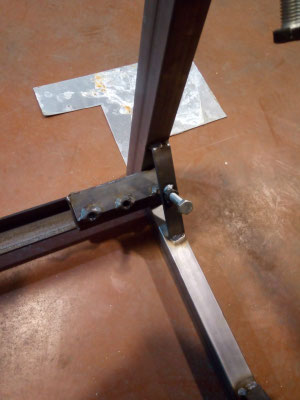

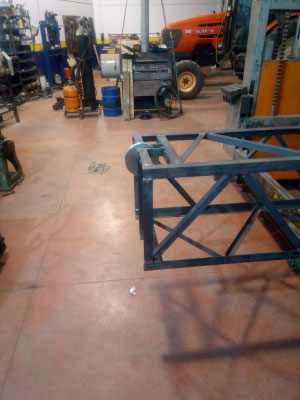

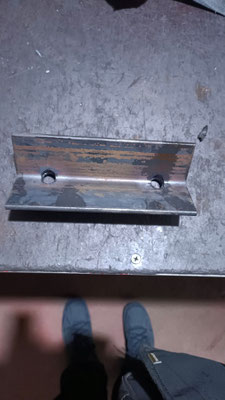

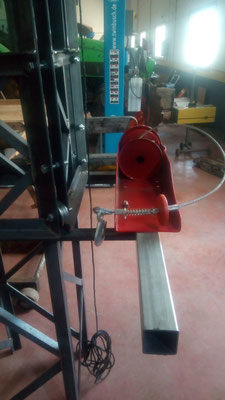

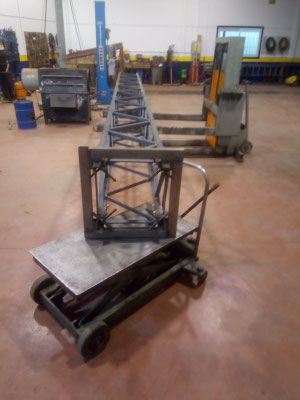

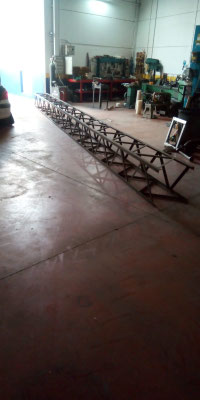

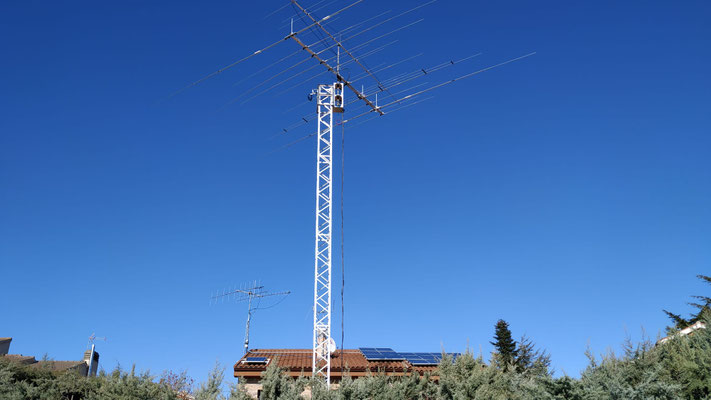

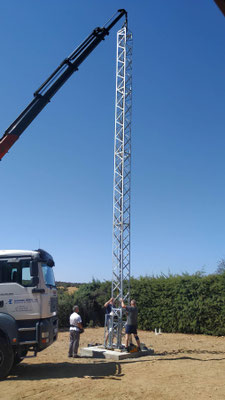

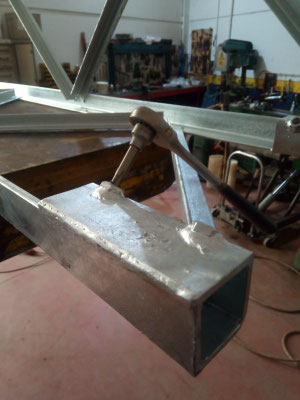

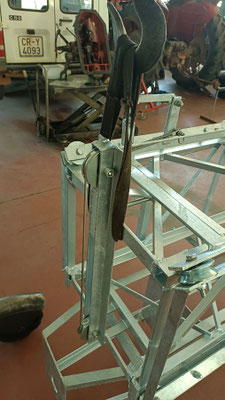

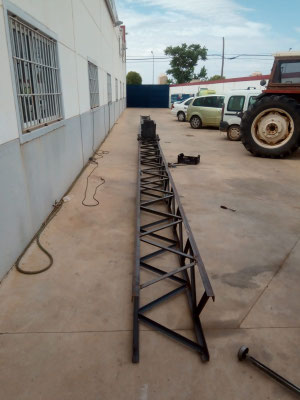

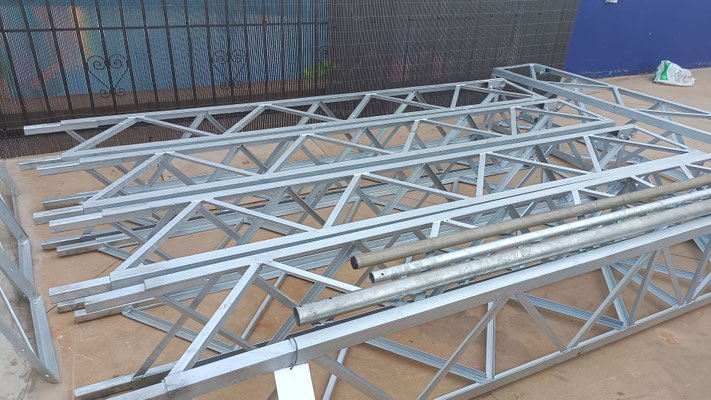

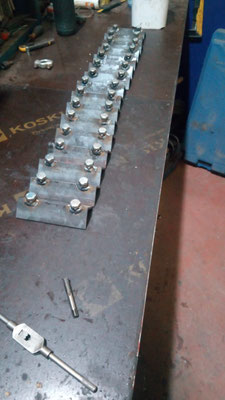

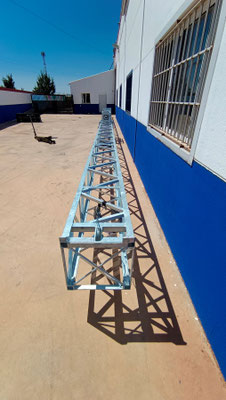

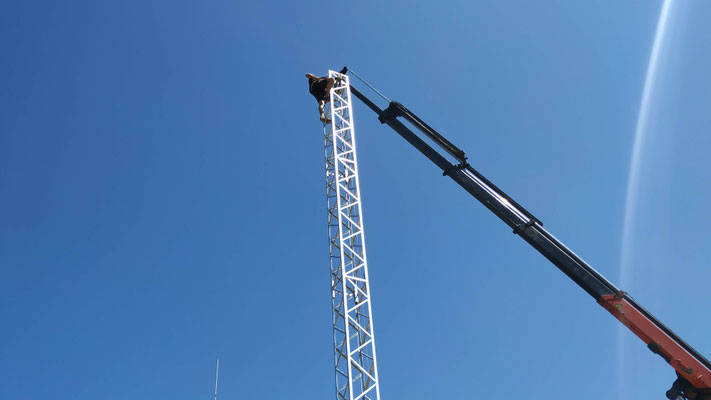

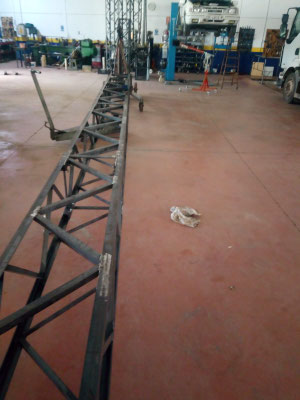

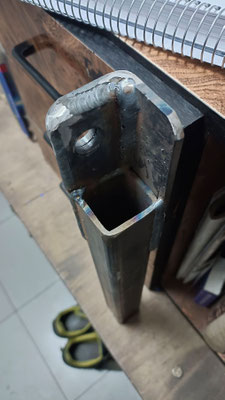

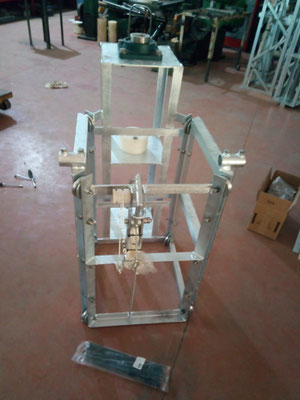

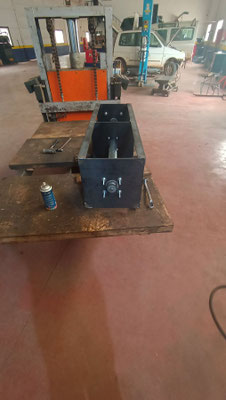

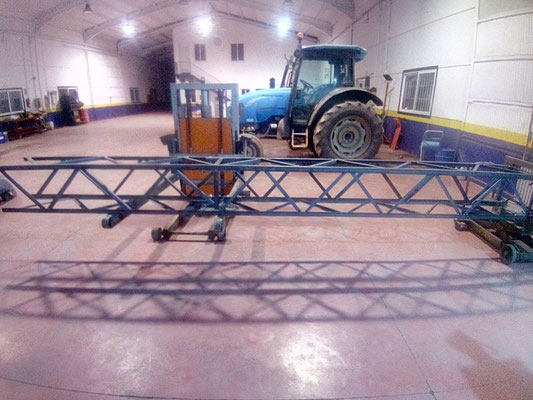

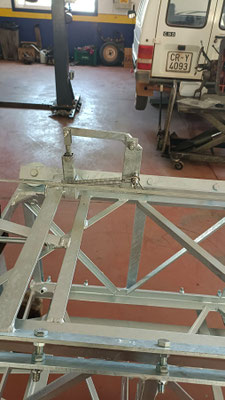

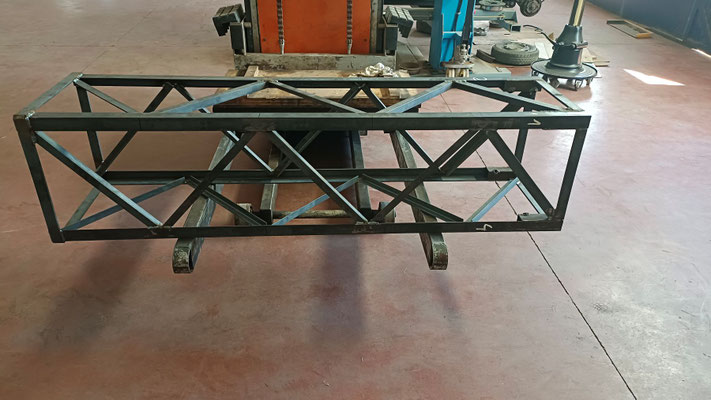

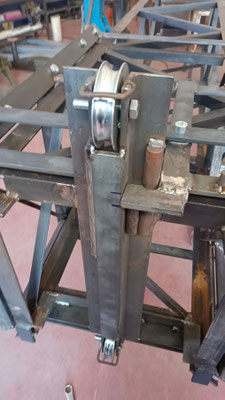

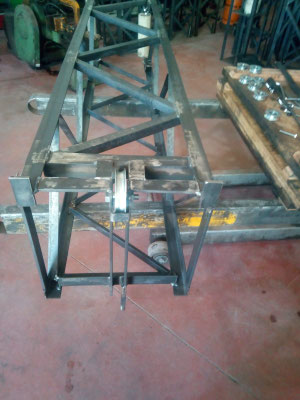

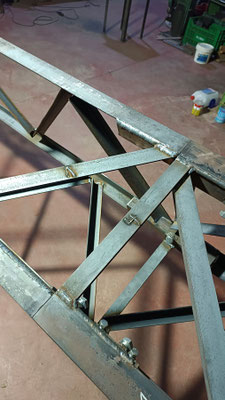

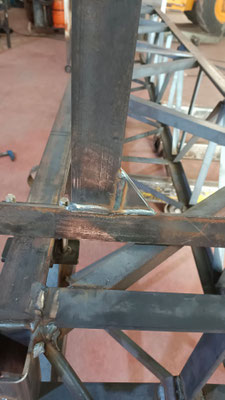

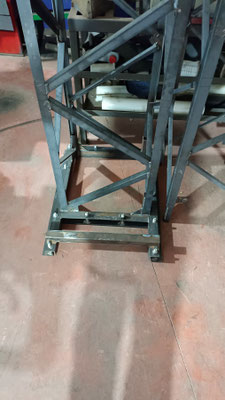

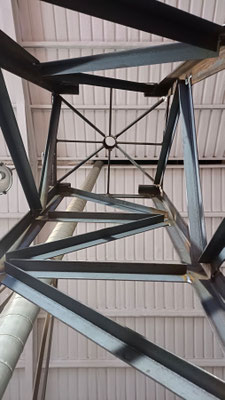

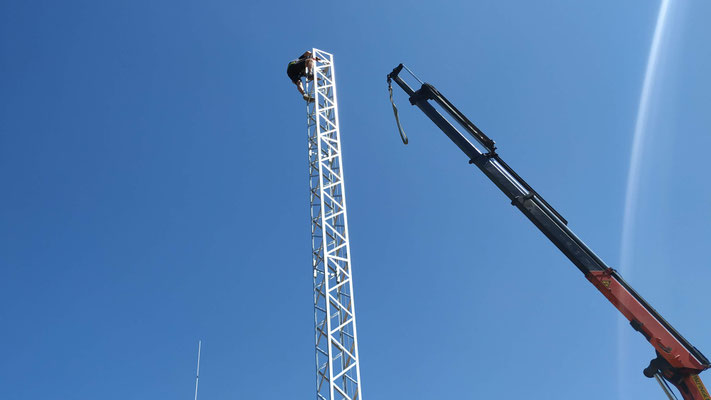

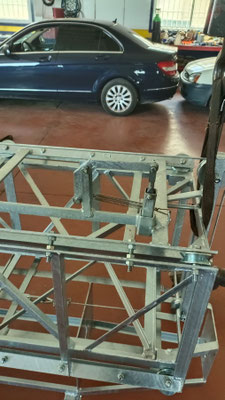

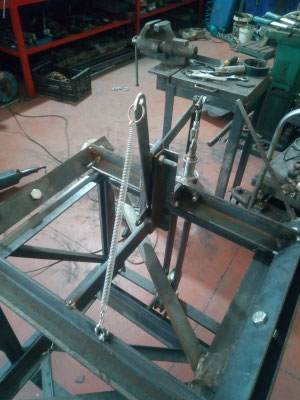

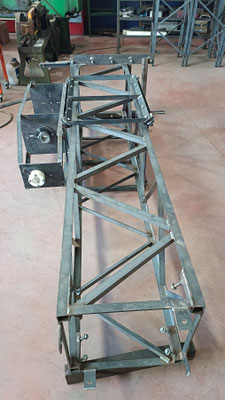

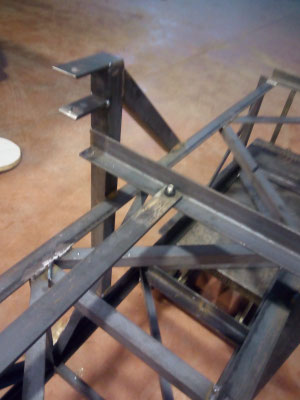

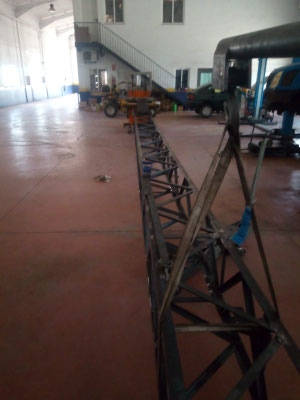

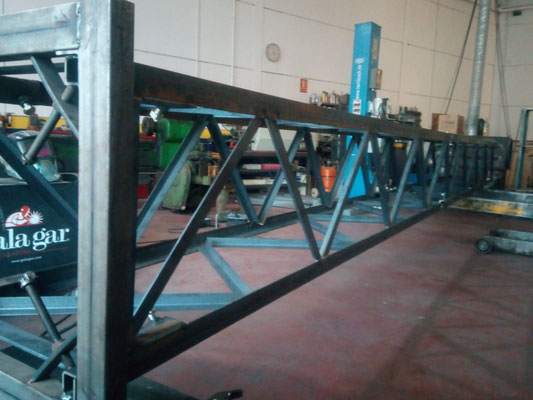

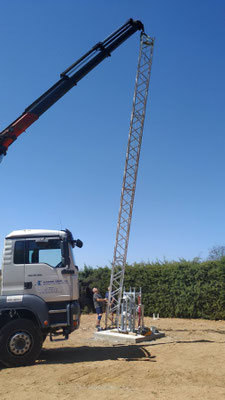

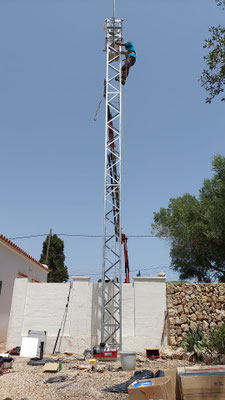

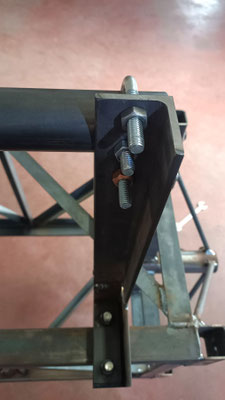

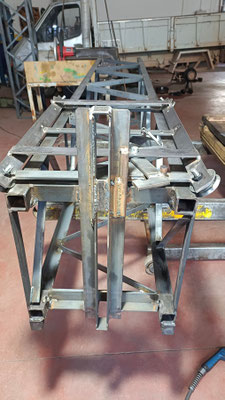

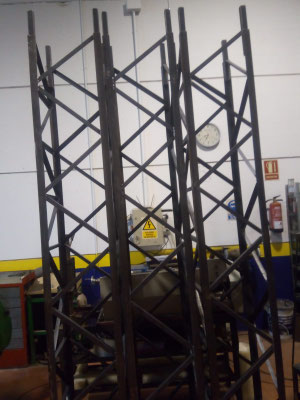

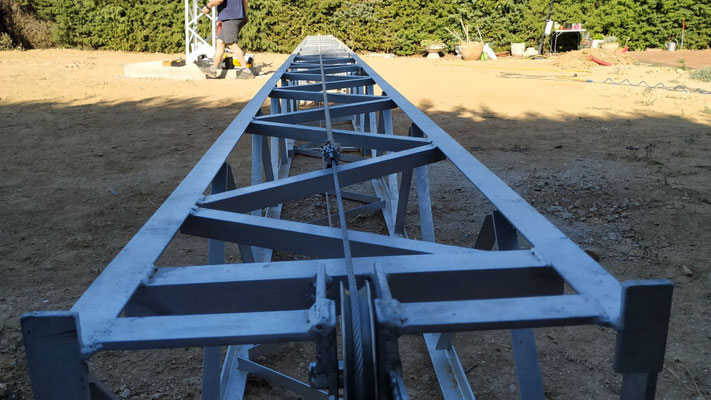

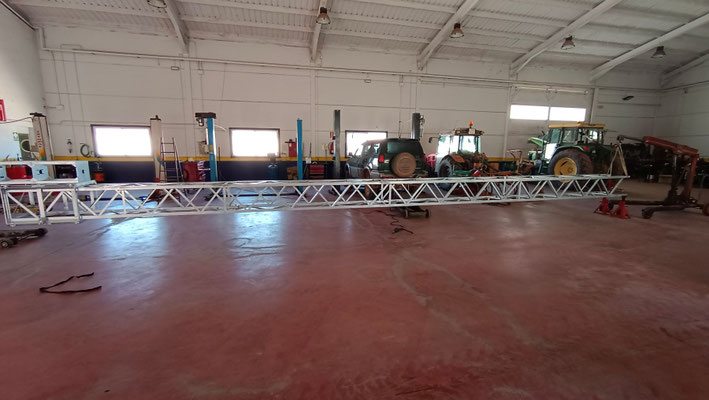

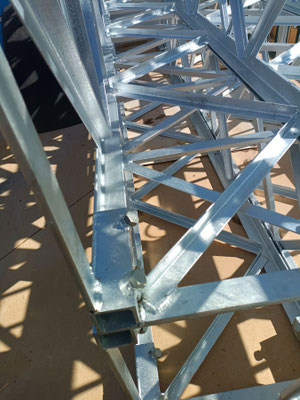

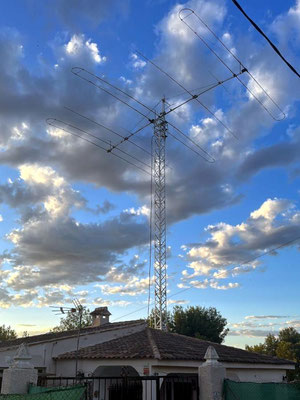

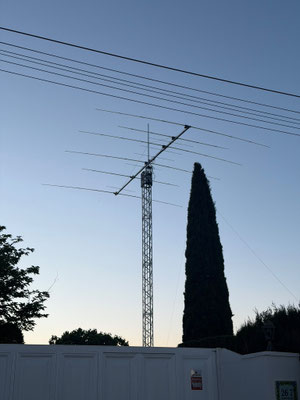

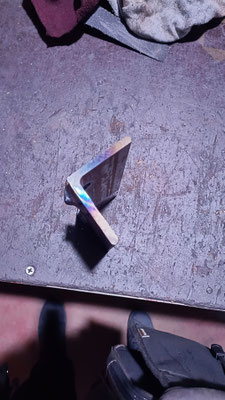

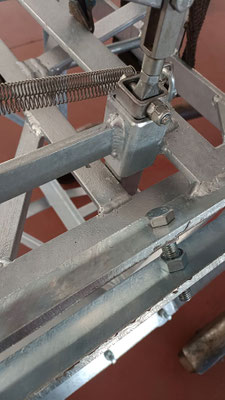

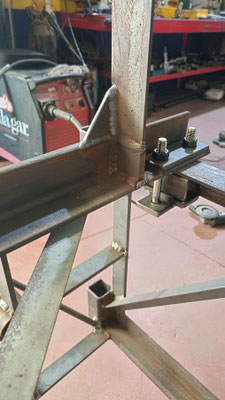

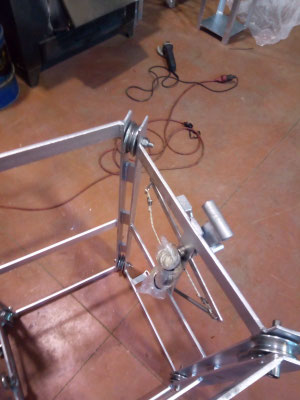

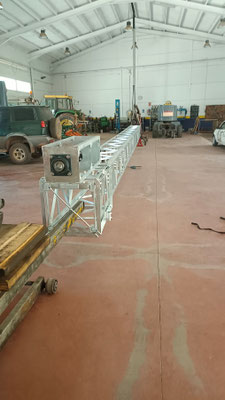

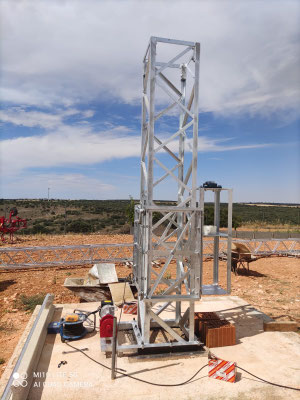

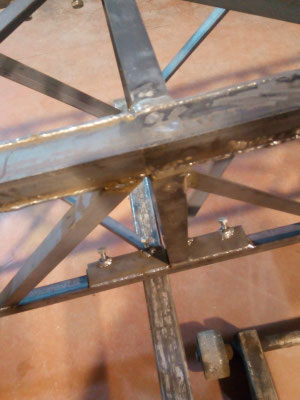

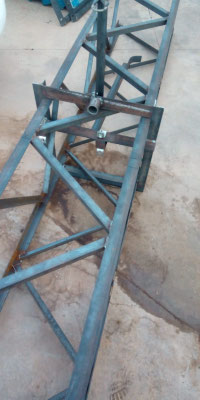

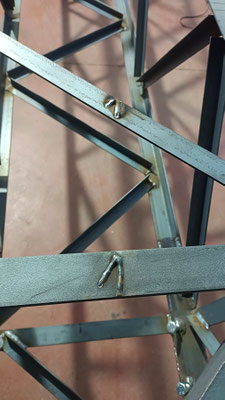

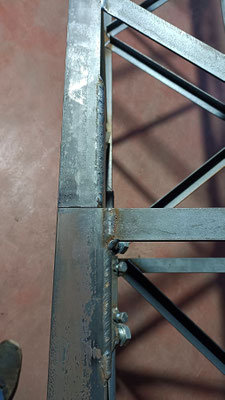

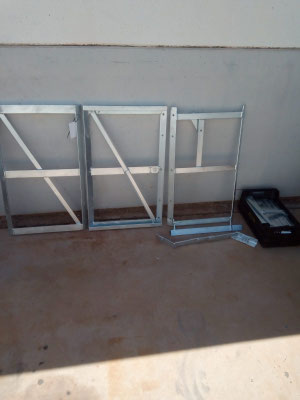

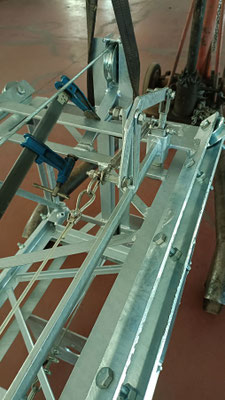

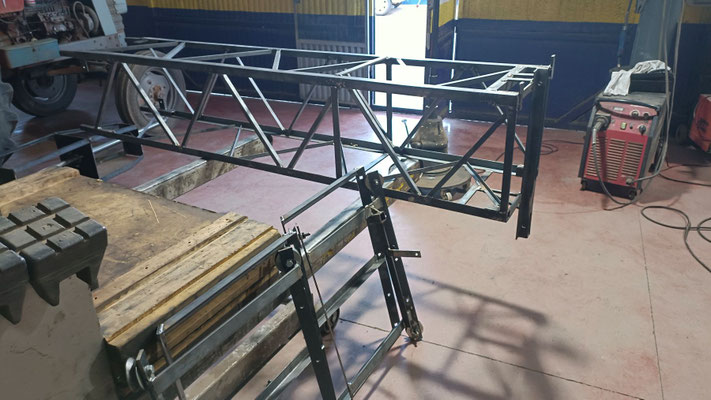

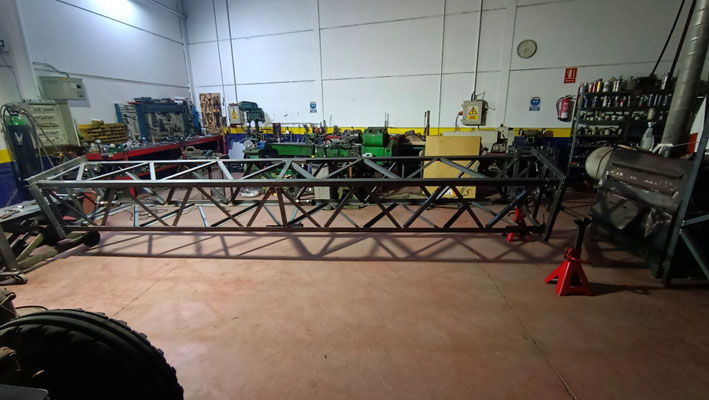

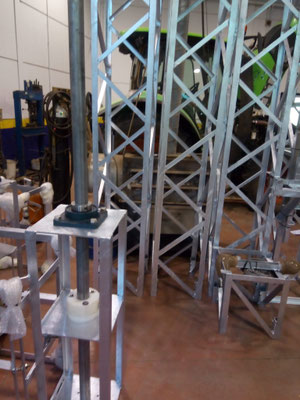

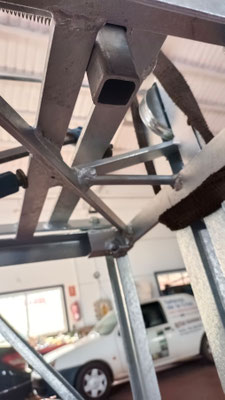

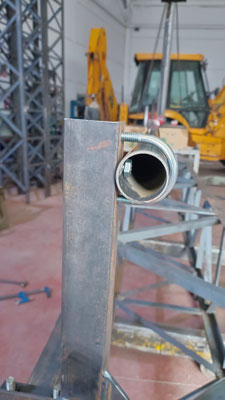

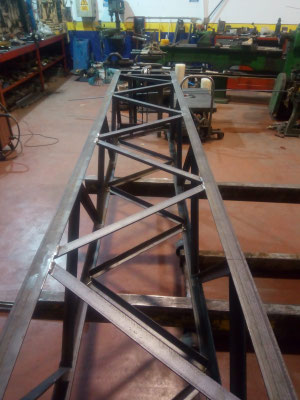

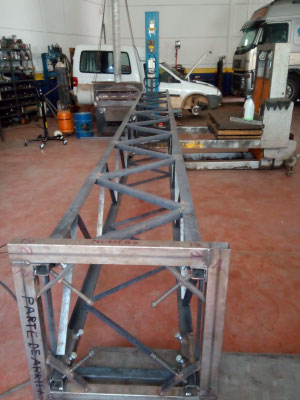

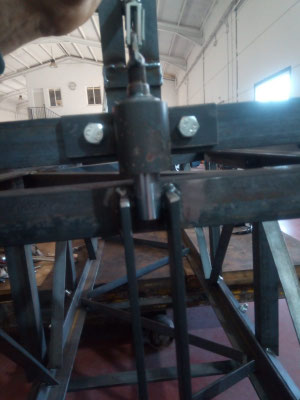

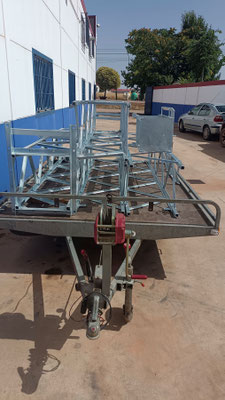

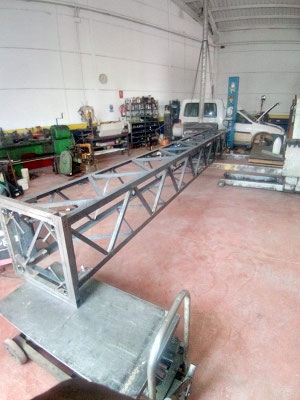

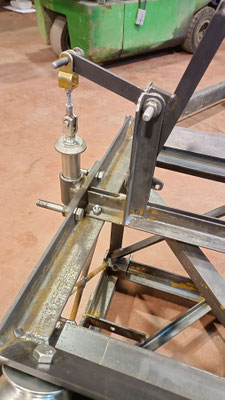

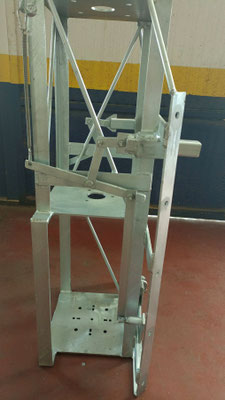

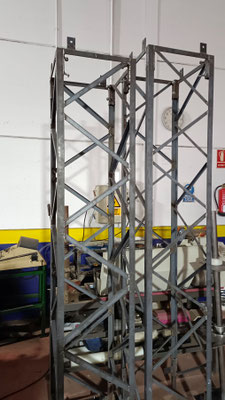

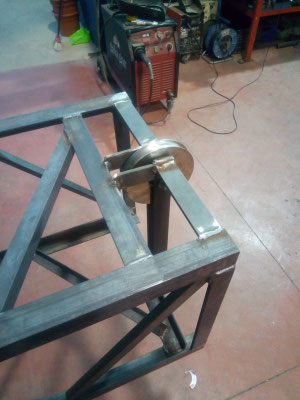

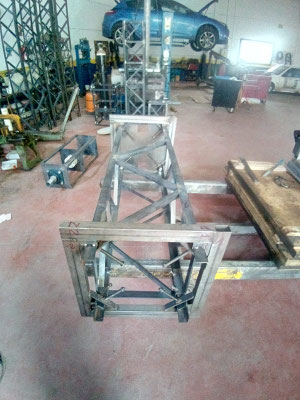

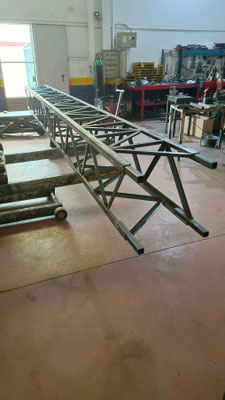

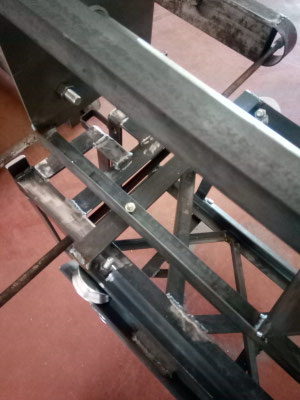

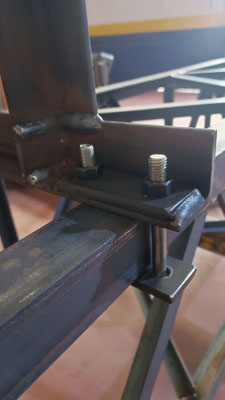

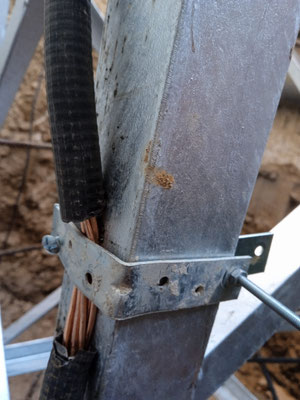

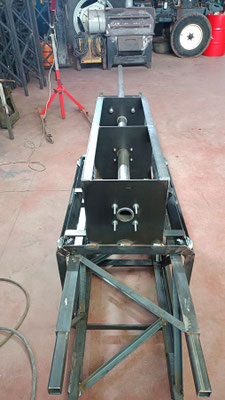

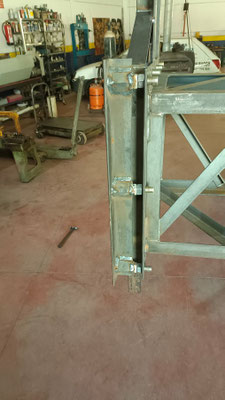

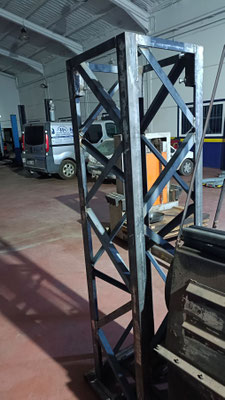

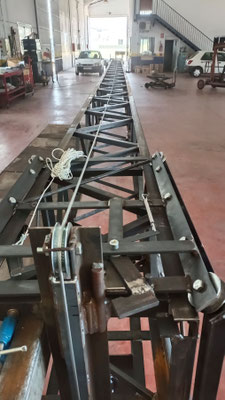

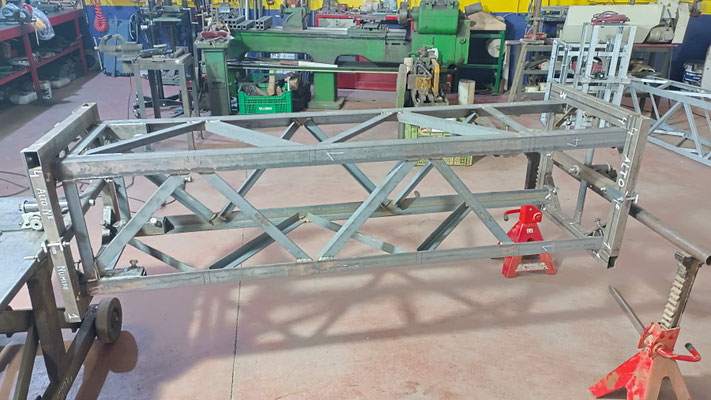

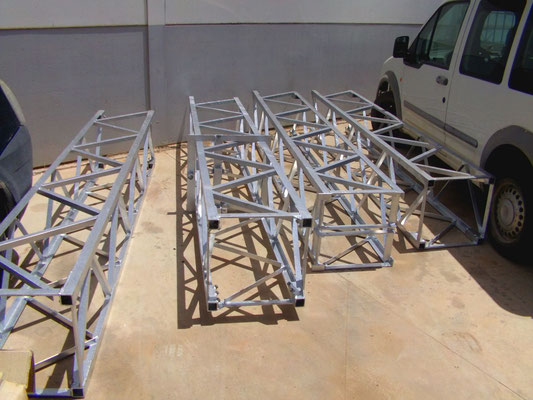

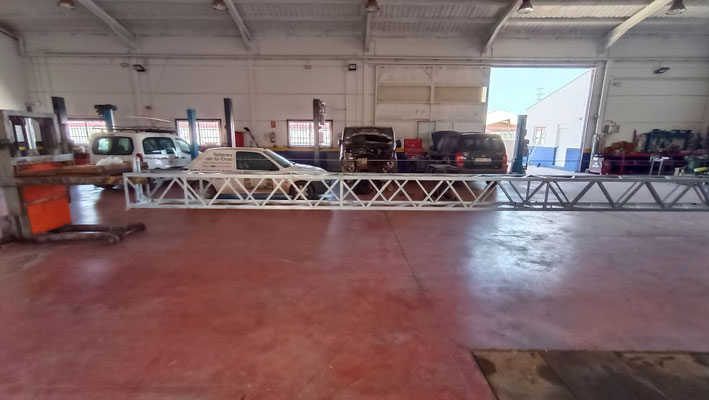

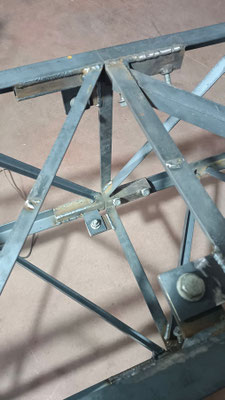

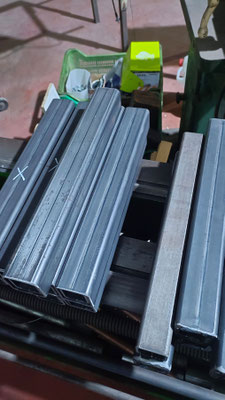

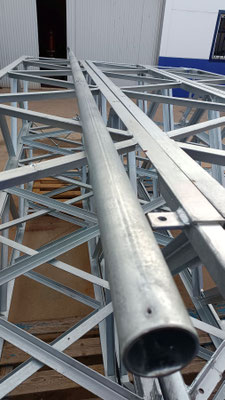

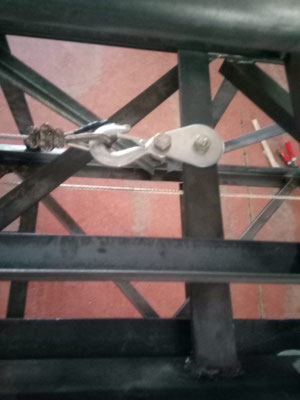

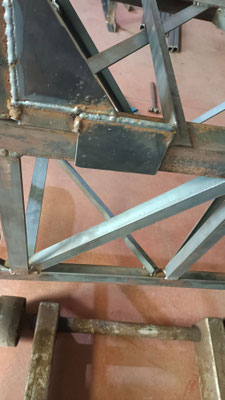

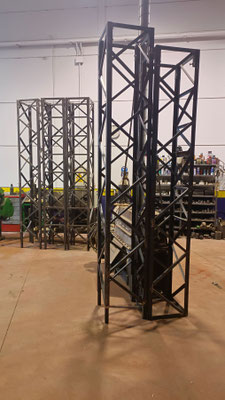

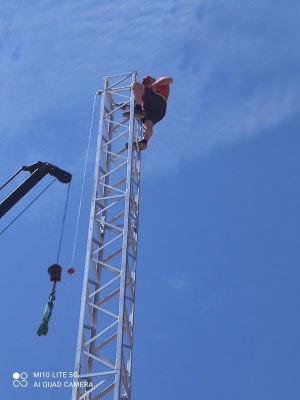

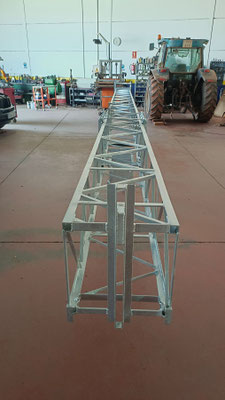

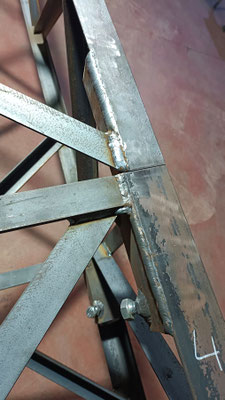

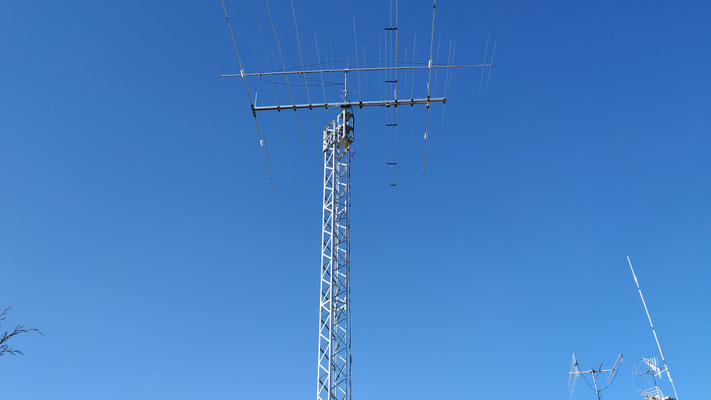

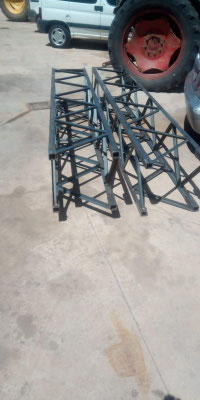

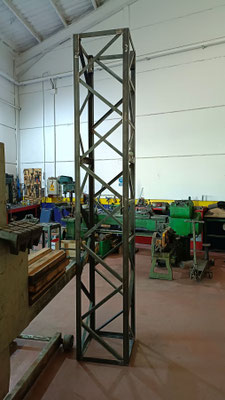

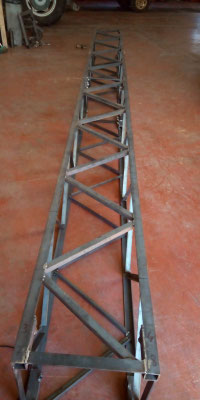

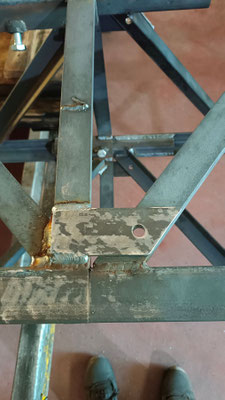

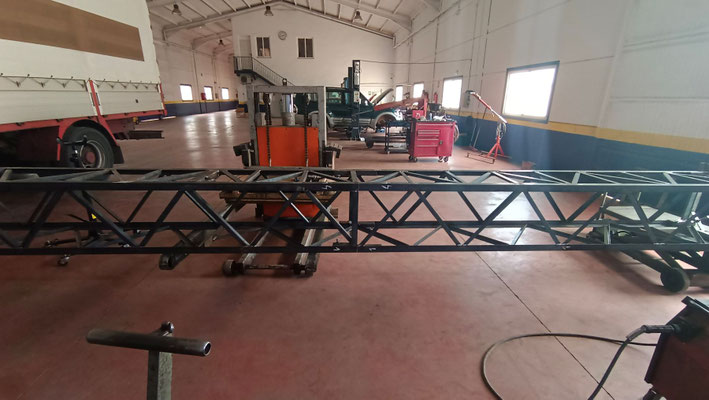

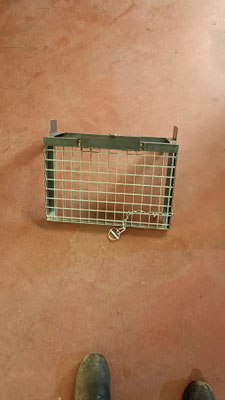

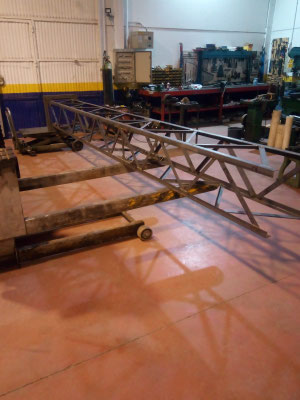

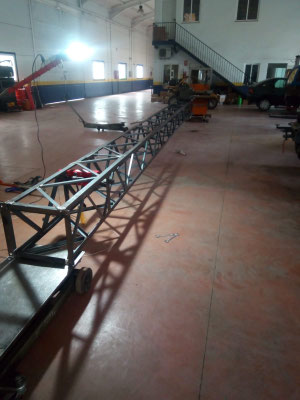

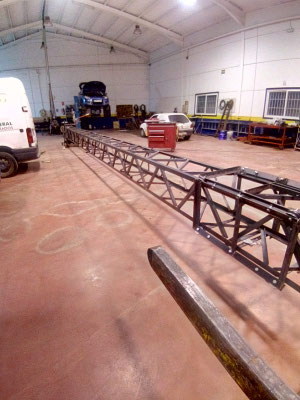

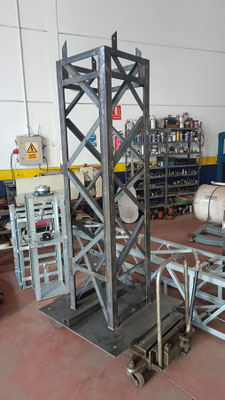

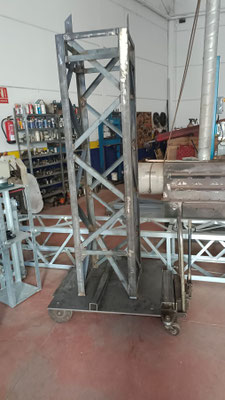

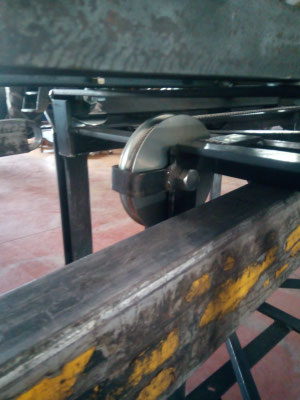

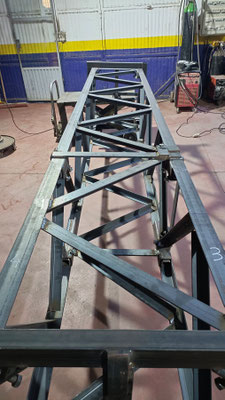

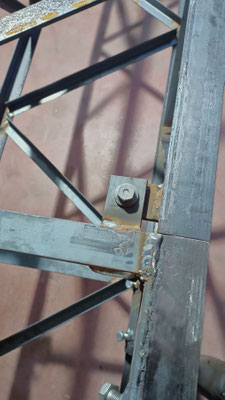

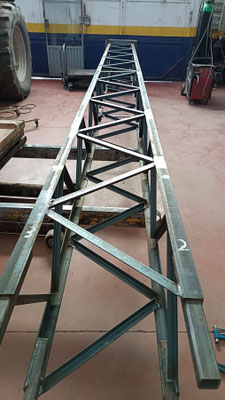

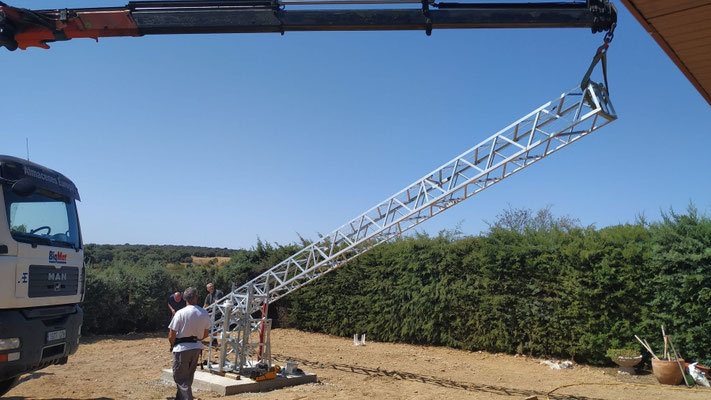

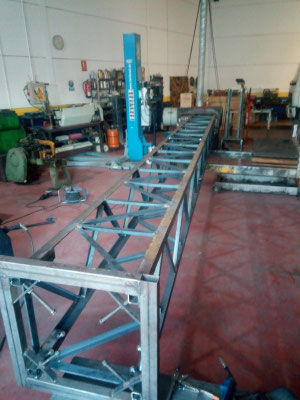

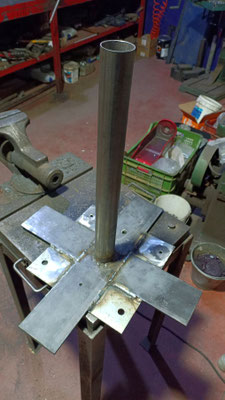

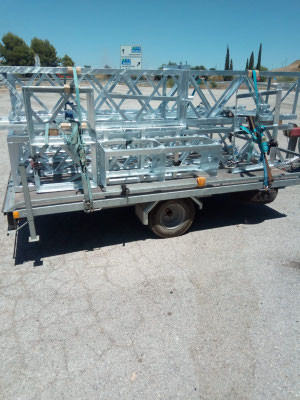

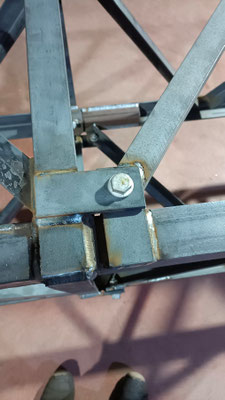

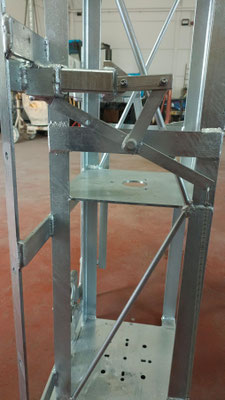

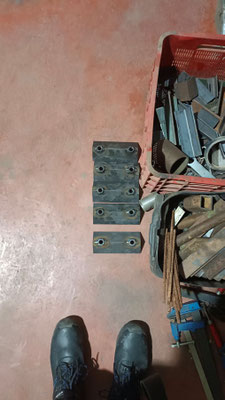

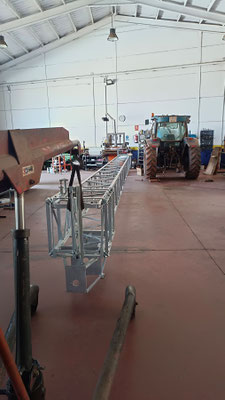

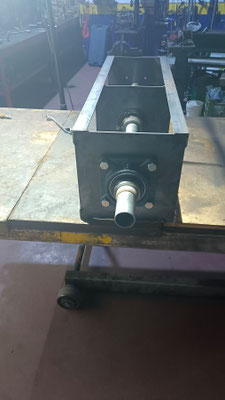

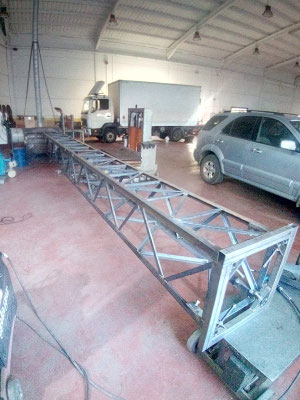

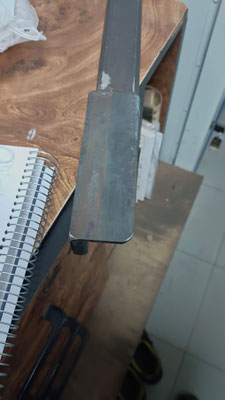

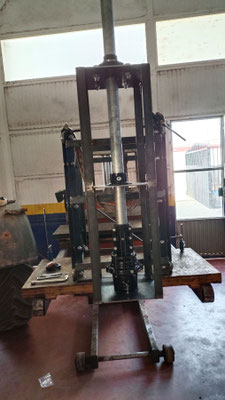

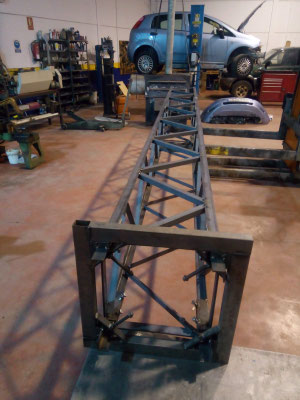

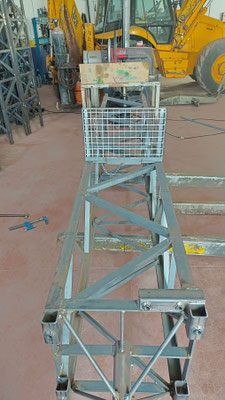

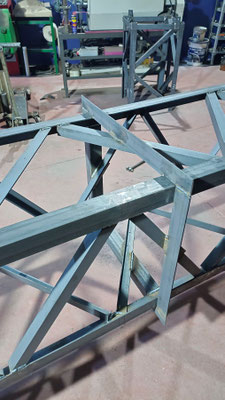

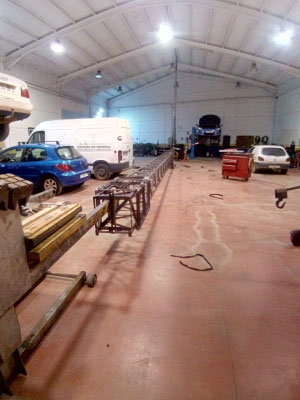

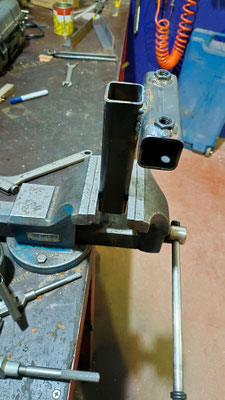

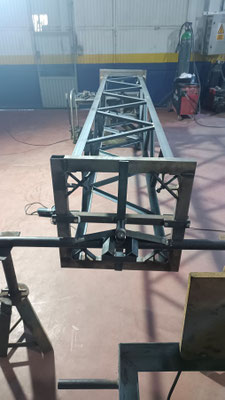

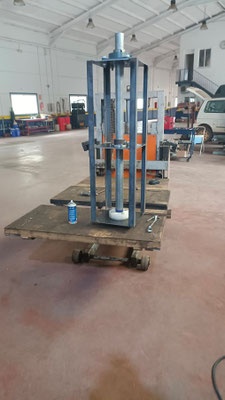

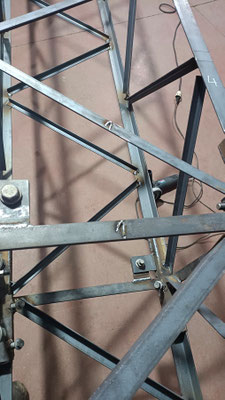

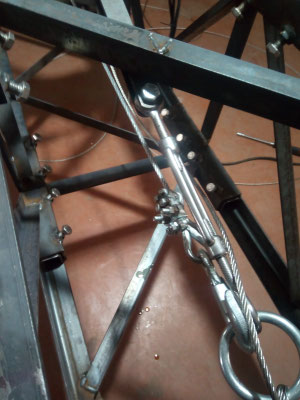

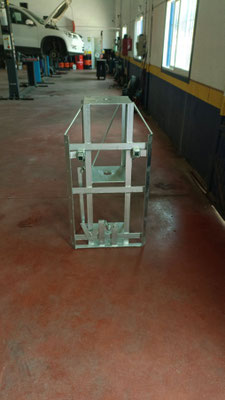

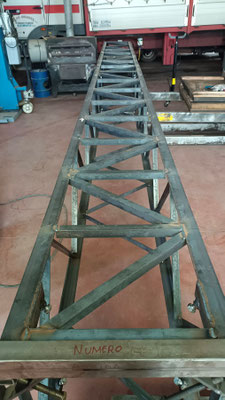

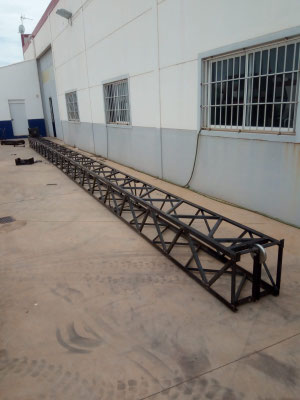

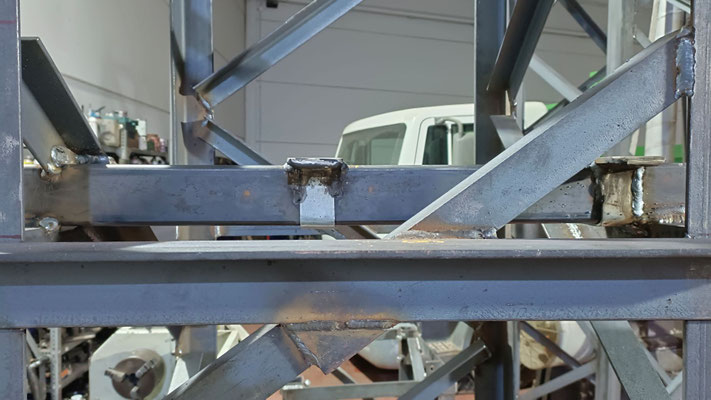

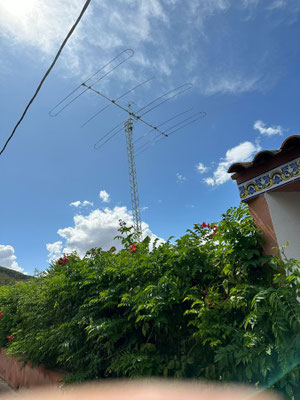

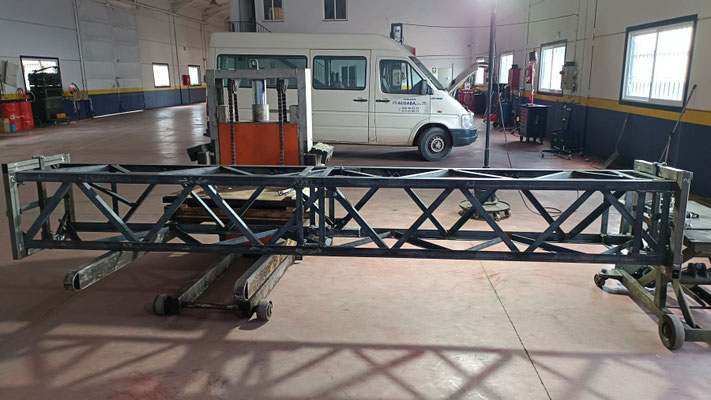

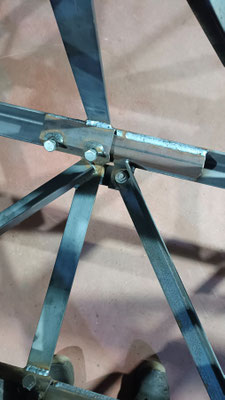

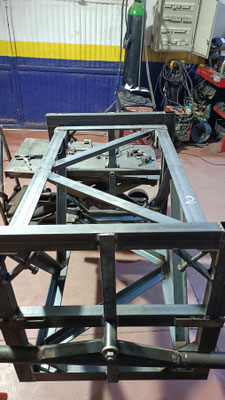

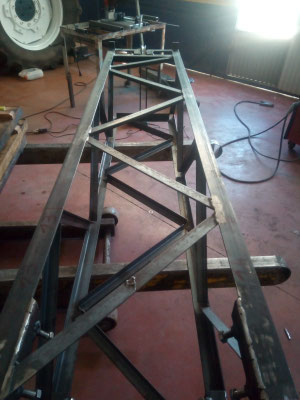

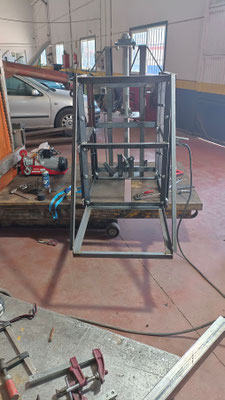

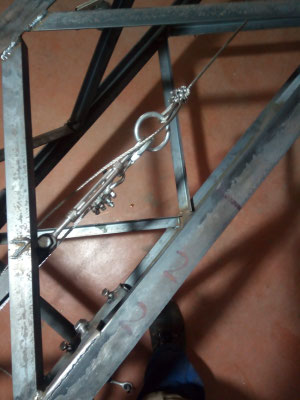

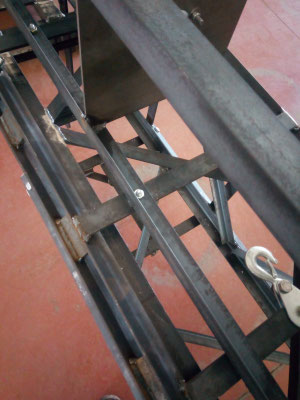

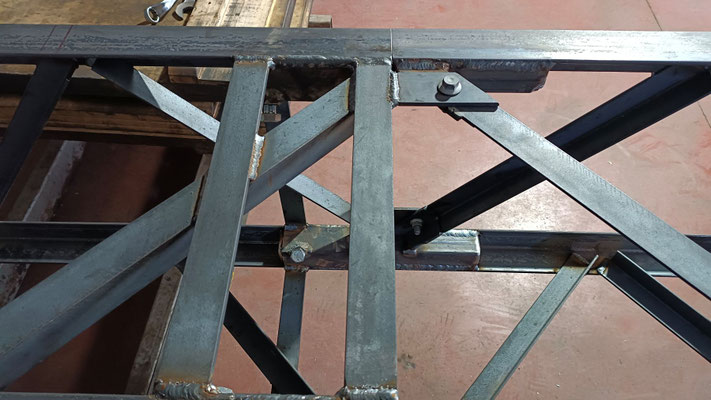

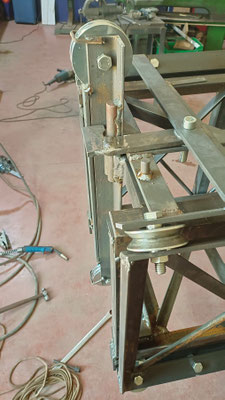

Torre de 16,20 metros libres, se compone de 3 tramos de 3 metros cada uno, los 2 tramos inferiores están hechos de perfil angular de 60x60x6 mm con la celosía en diagonal de perfil angular de 40x40x4 mm. Cada tramo consta de 8 diagonales por cara que al ser 4 caras lleva un total de 24 diagonales. Los 4 tramos restantes son de angular 50x50x5 con la misma construcción de los inferiores pero con la celosía de 30x30x3 mm. Lleva también carrito elevador para las antenas que lo eleva un motor cabestrante para 600 kilos con cable de acero cincado de 6 mm con punto de rotura a los 2000 kilos. A todas las torres le pongo un trinquete de seguridad preparado para enclavar a cualquier altura.

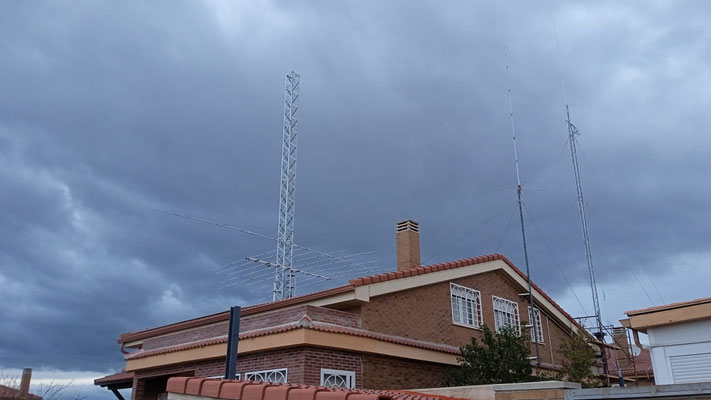

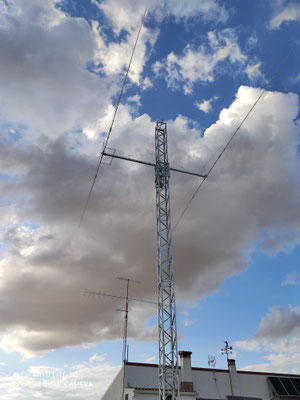

TORRE DE EA3HFS

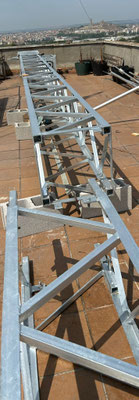

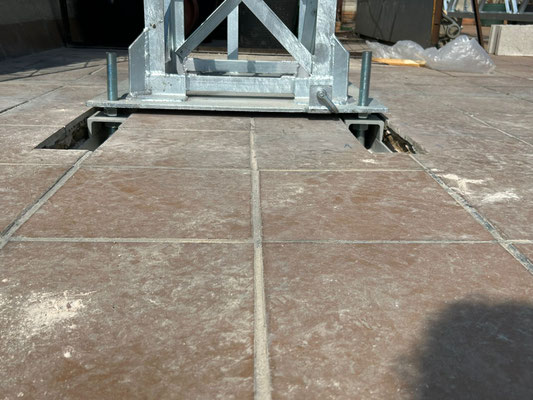

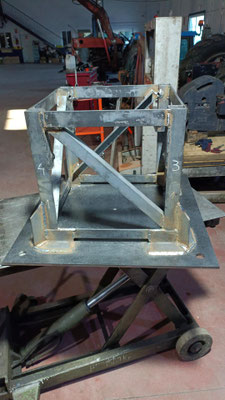

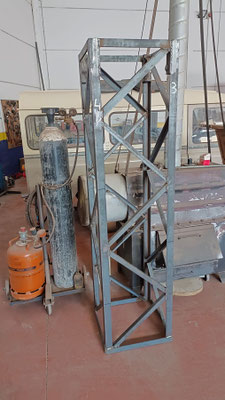

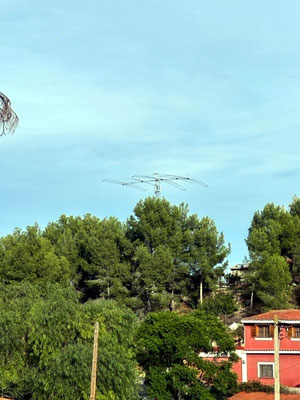

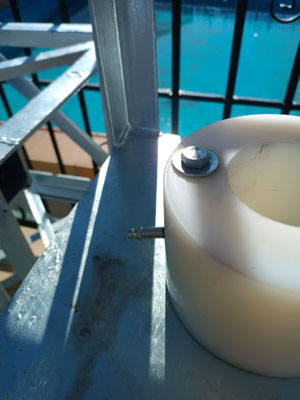

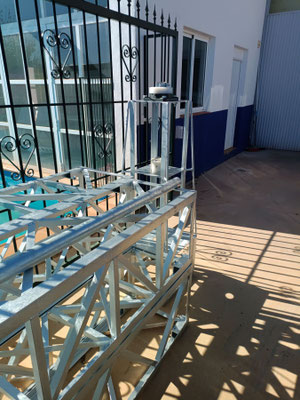

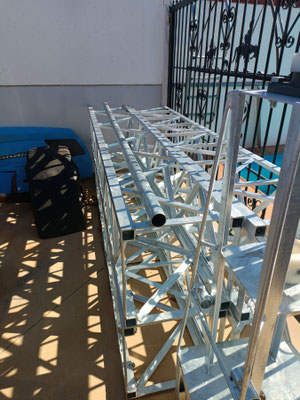

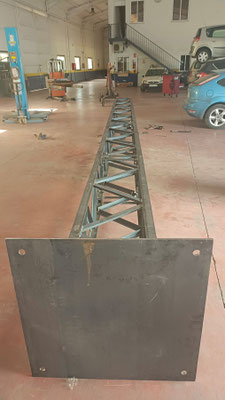

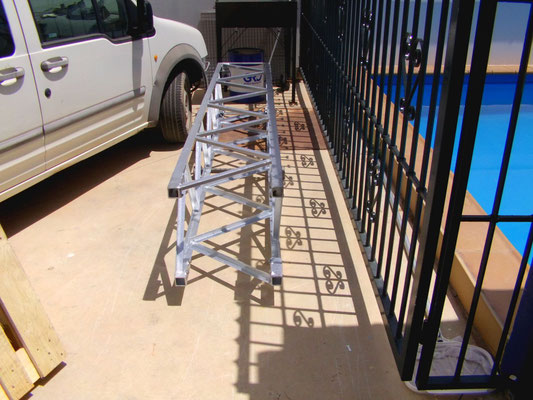

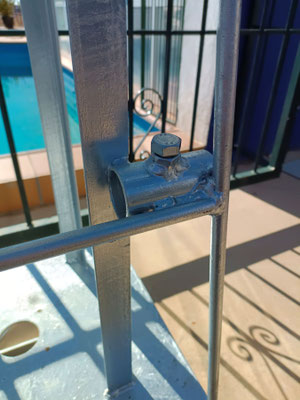

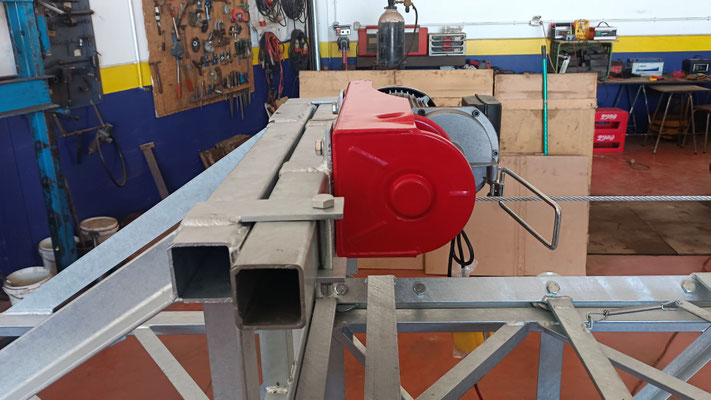

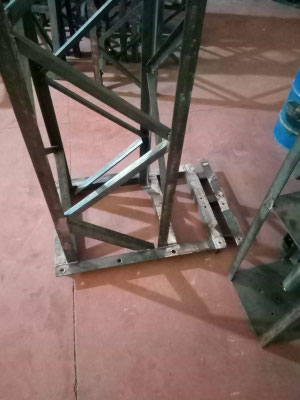

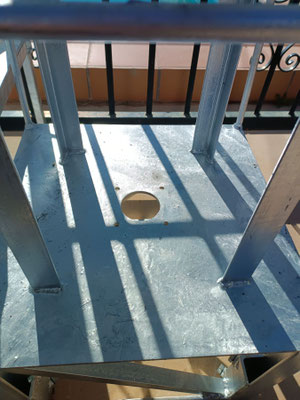

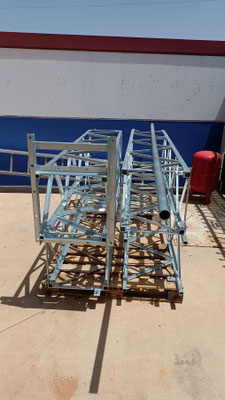

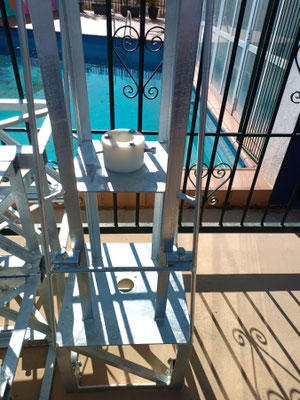

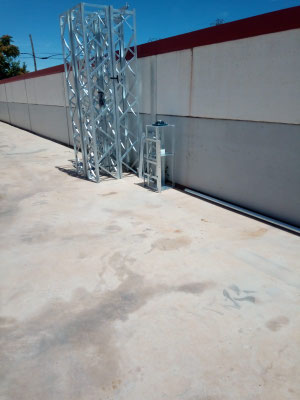

Torre de 12 metros que va ubicada en lo alto de la vivienda, en una terraza, 50 centímetros de lado, cuadrada, un tramo pequeño de 50 centímetros con ángulo de 50 y celosía de 40 soldada a una placa cuadrada de 76 centímetros y 10 milímetros de espesor con 4 taladros de 30 milímetros para sujetar la torre con 4 varillas al forjado de la terraza. Un tramo de 2,67 metros de ángulo de 50  y celosía de 30 , la celosía inferior es de 40 para reforzar el empalme con el tramo de medio metro, 3 tramos de 3 metros con ángulo de 50 y celosía de 30. Motor de 600 kilos acoplado por fuera para poder quitarlo fácilmente.

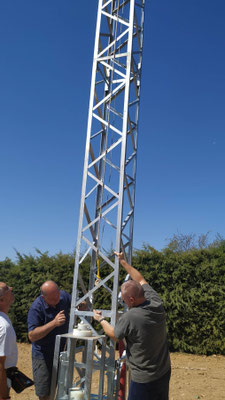

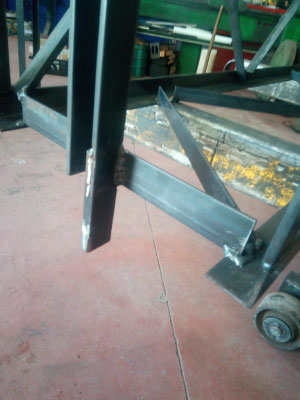

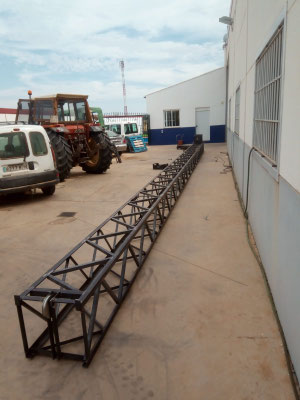

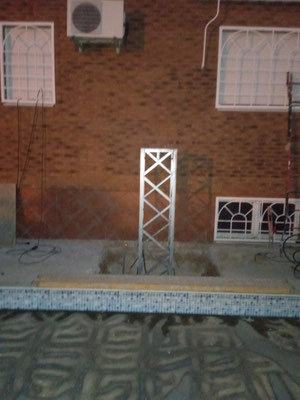

TORRE DE EA7ALL

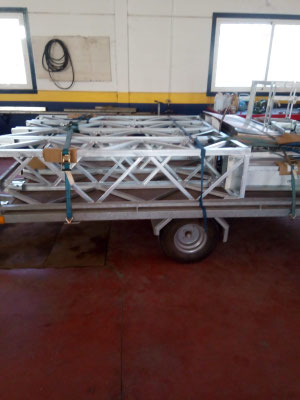

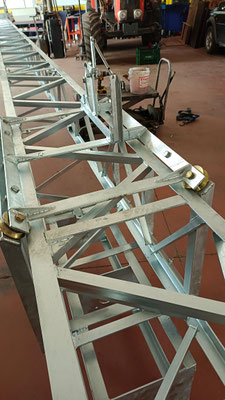

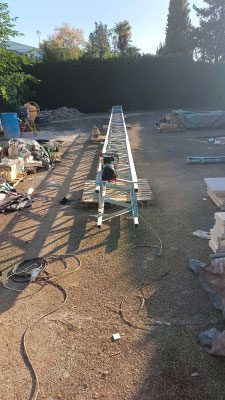

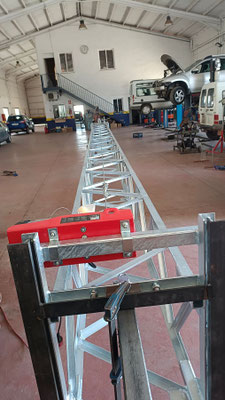

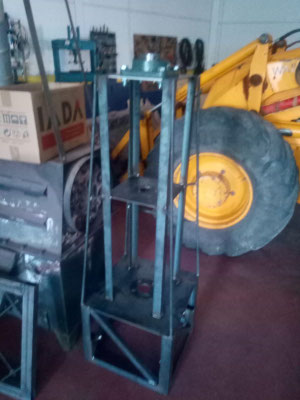

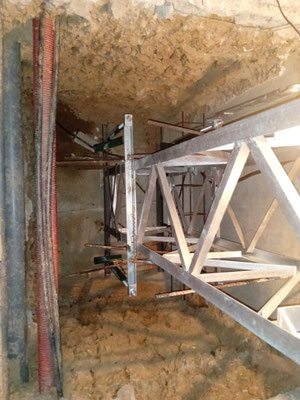

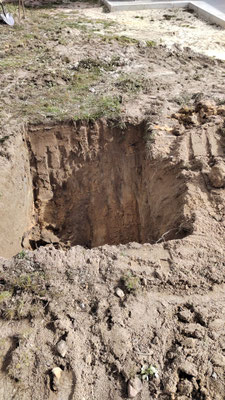

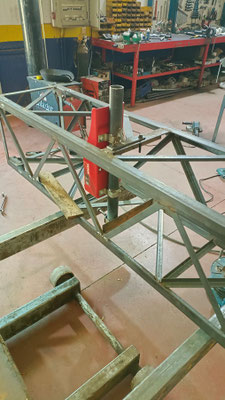

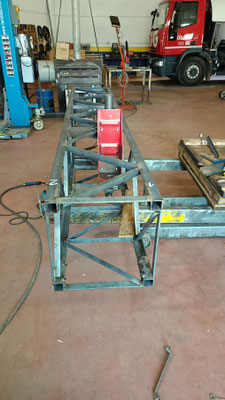

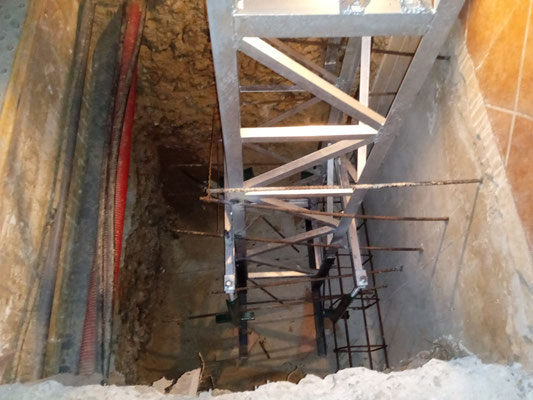

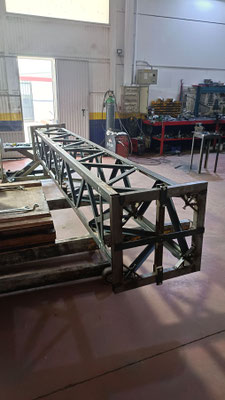

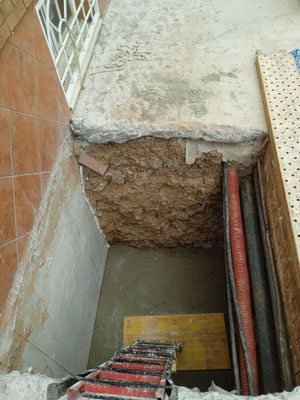

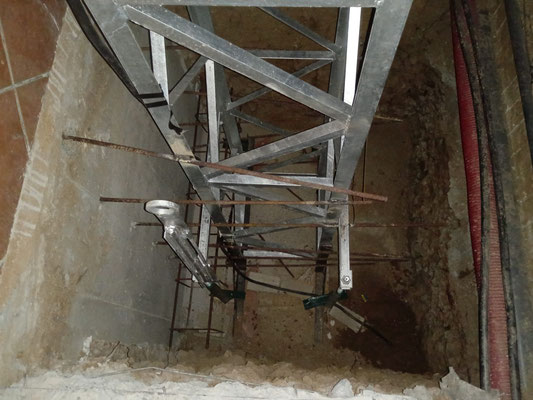

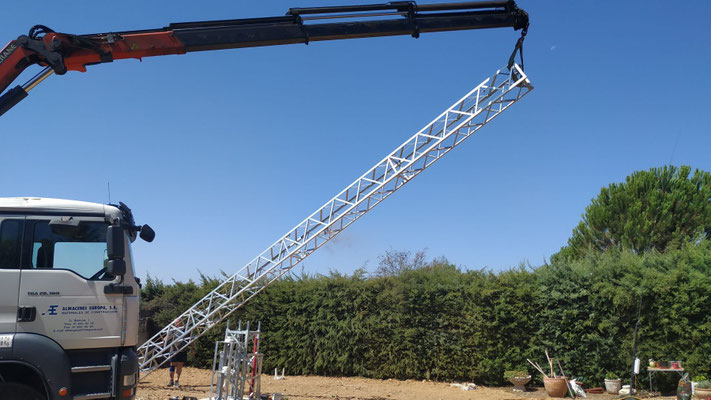

Torre de 17 metros embutida en el hormigón 1,80 metros de 50 centímetros, cuadrada, 2 secciones inferiores de 2,5 metros fabricadas con ángulo de 60 y celosía de 40. 4 secciones de 3 metros con ángulo de 50 y celosía de 30, motor acoplado en la sección inferior para 600 kilos, cable de acero de 6 mm. El motor va acoplado por la parte de afuera de la torre para poder quitarlo sin esfuerzo ninguno.

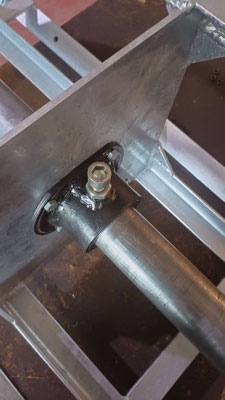

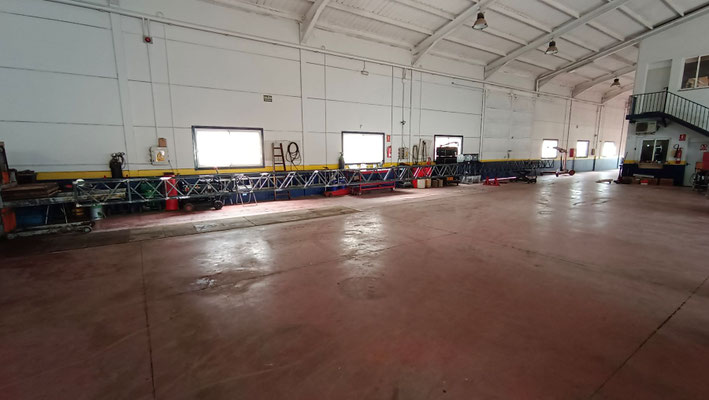

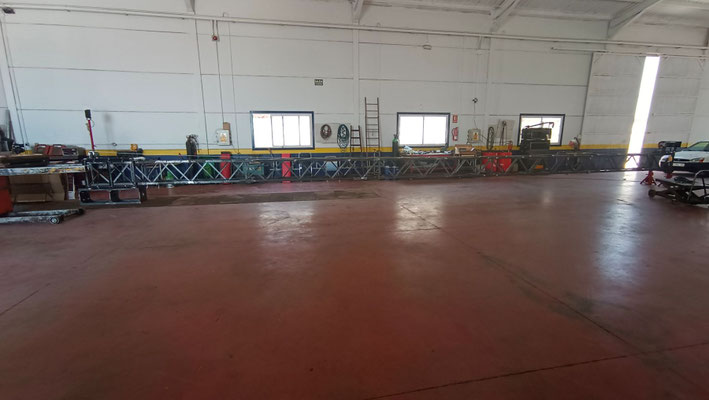

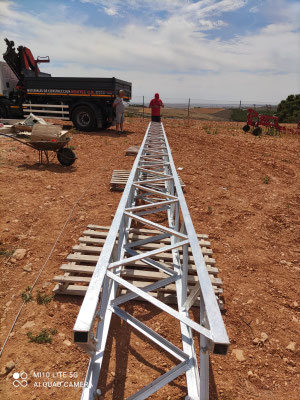

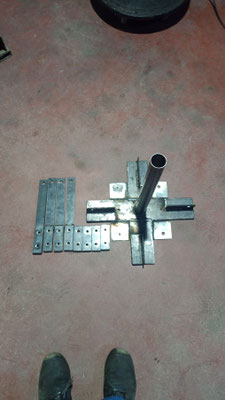

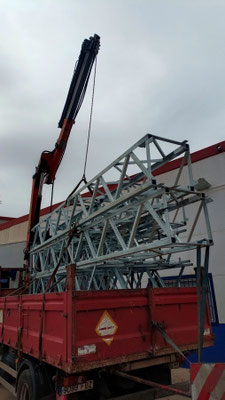

TORRE DE EA5ZJ

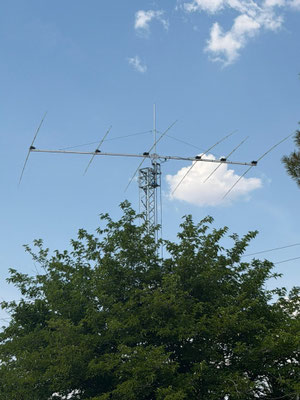

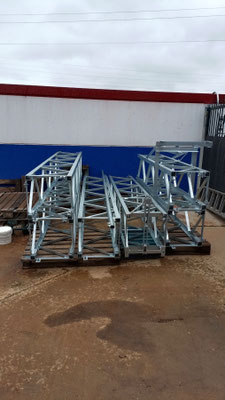

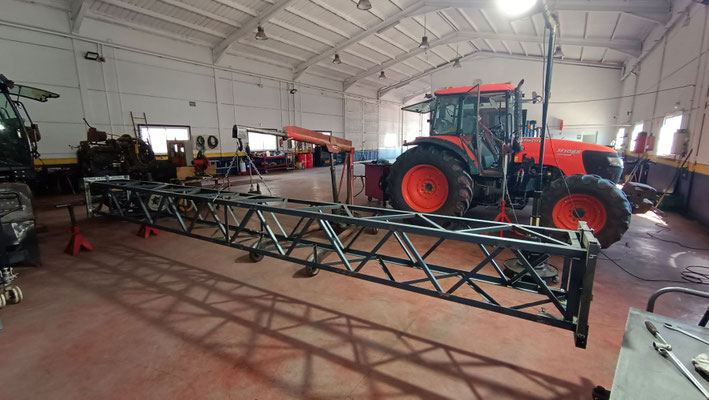

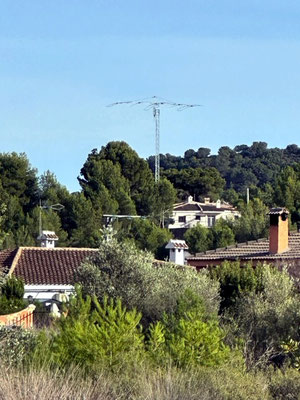

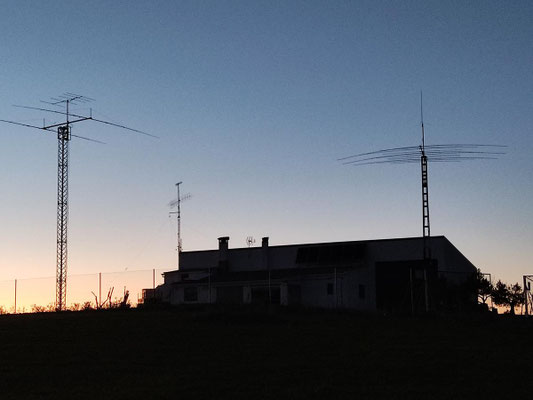

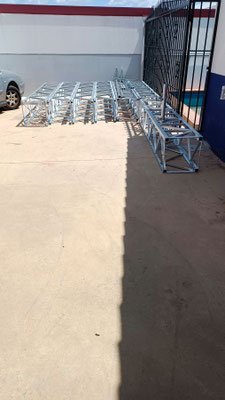

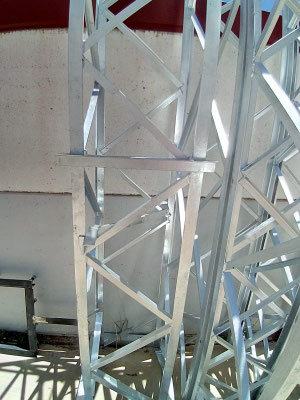

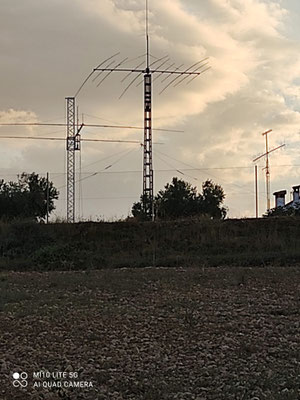

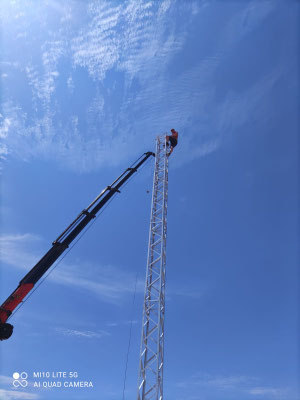

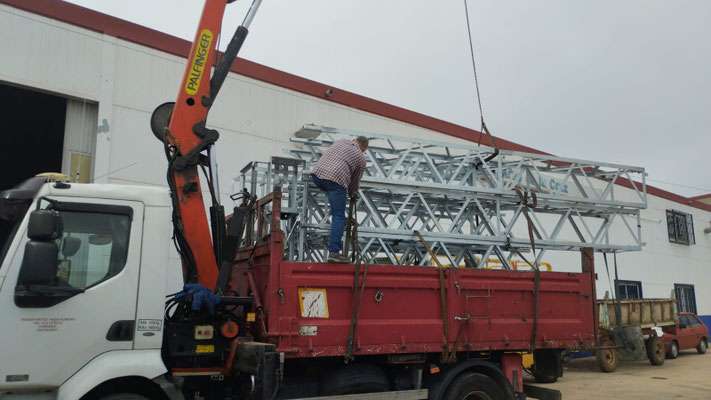

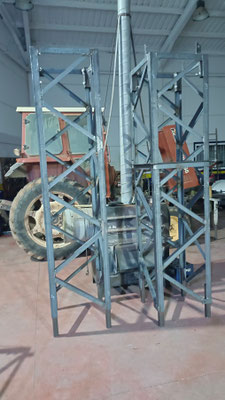

Dos torres de 20,5 metros embutidas en el hormigón 2,5 metros, en 60 centímetros, cuadrada, 4 secciones de 3 metros en ángulo de 50, 2 de 2,5 metros en ángulos de 60 y 1 sección de 1 metro que va enterrada junto con 1,5 metros de otra sección, cada torre con su carro elevador.

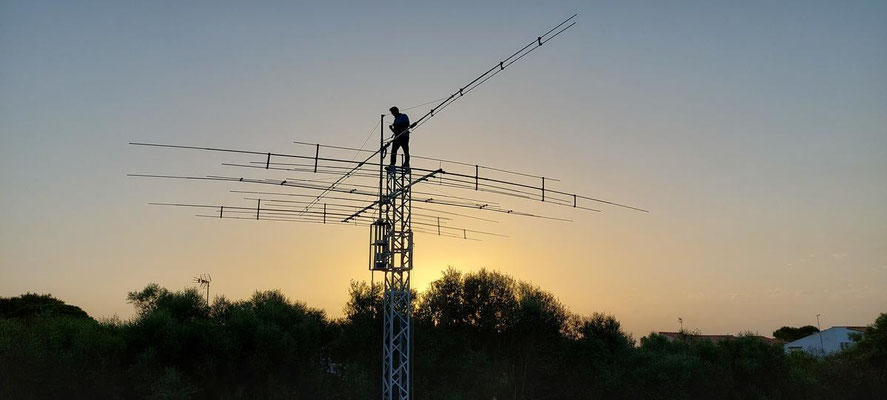

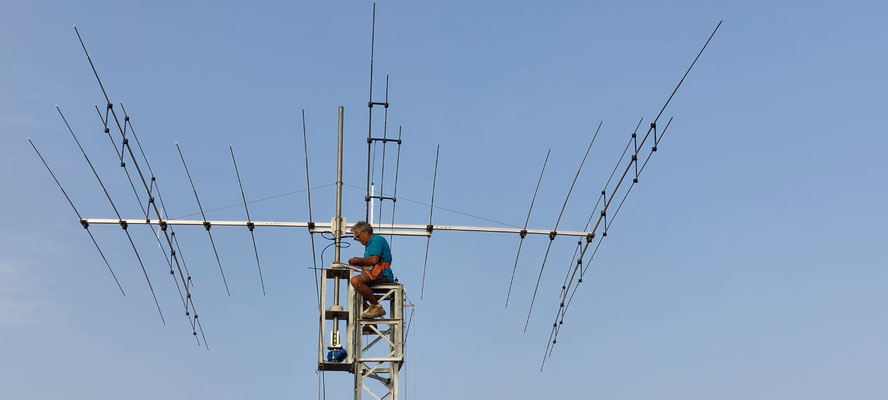

Una torre va preparada para antenas de HF y la otra para enfasamientos de 144, 432 y 1200 MHZ. esta torre va ha llevar en carro un conjunto de sujeción para este tipo de antenas siendo una H hecha con torres de 180 y mástiles cuadrados con soportes a esta torre.

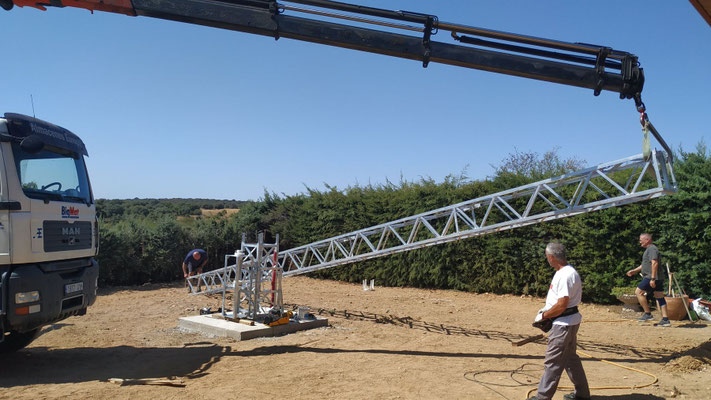

TORRE DE EA5JZ

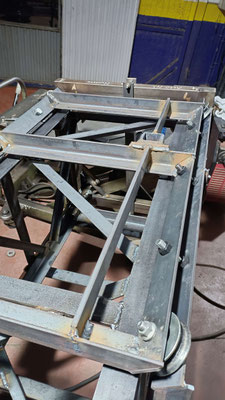

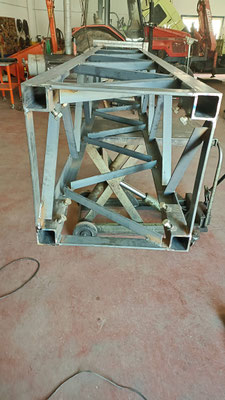

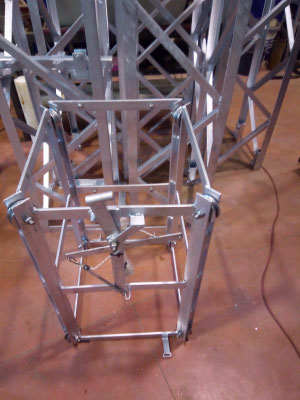

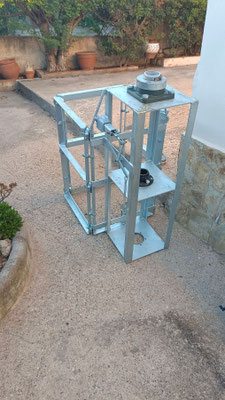

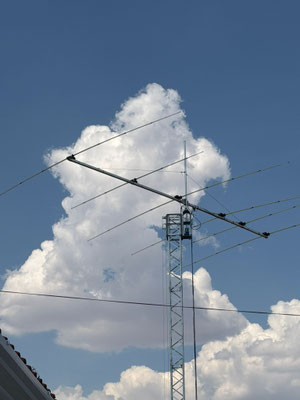

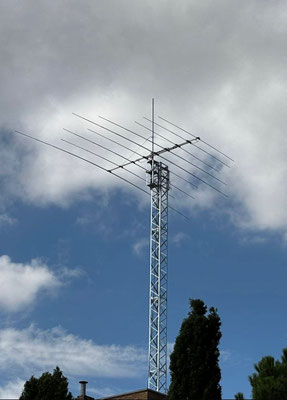

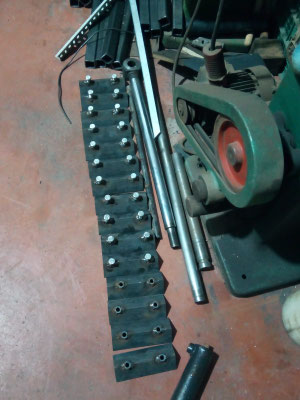

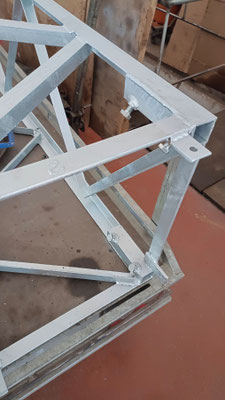

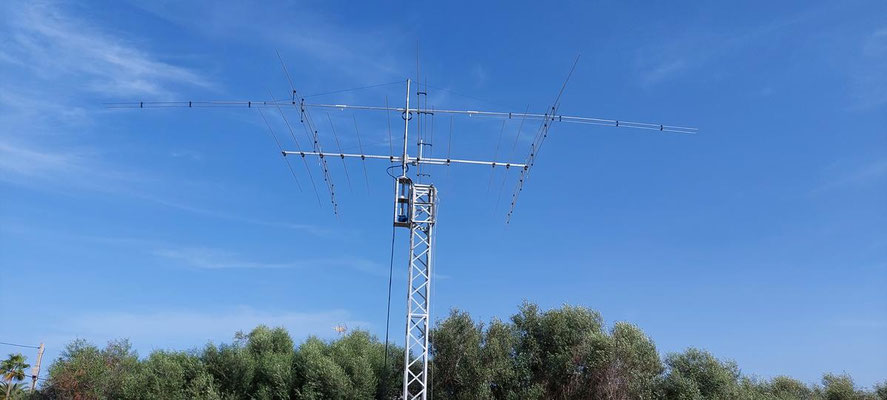

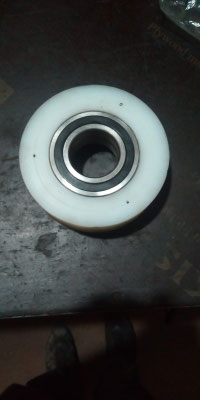

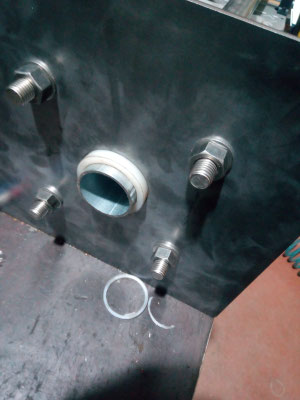

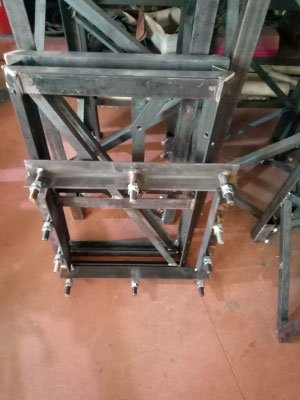

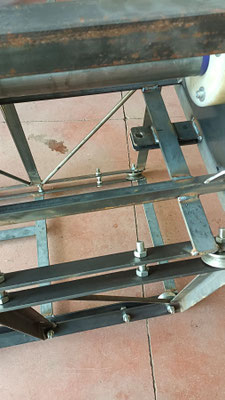

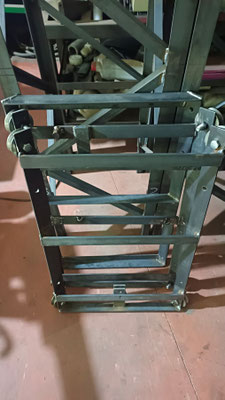

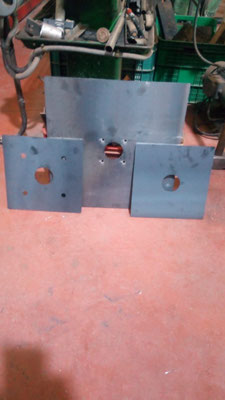

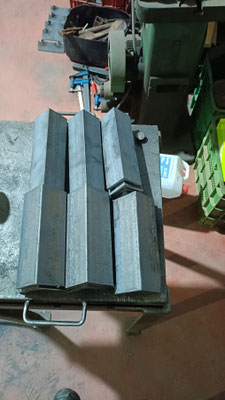

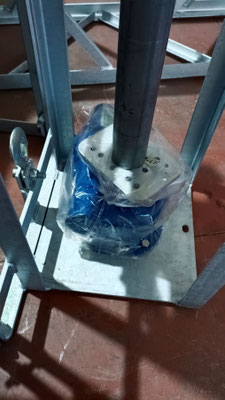

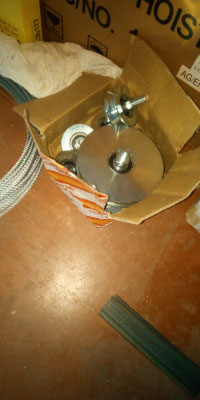

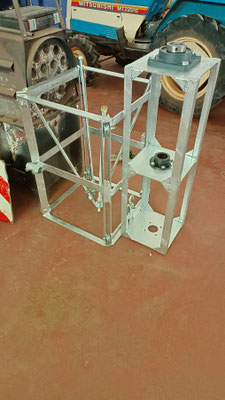

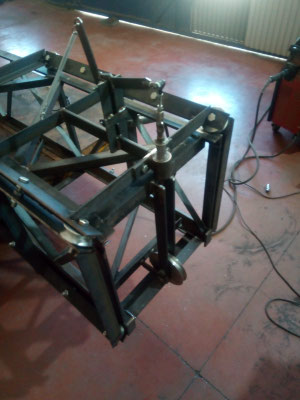

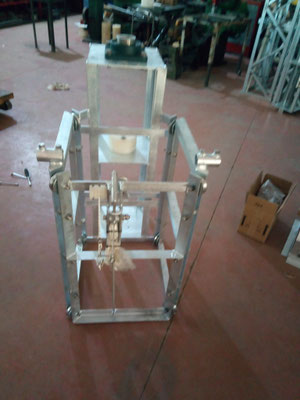

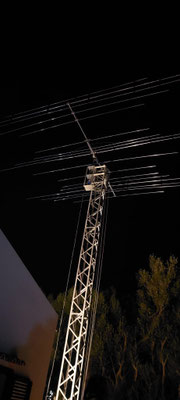

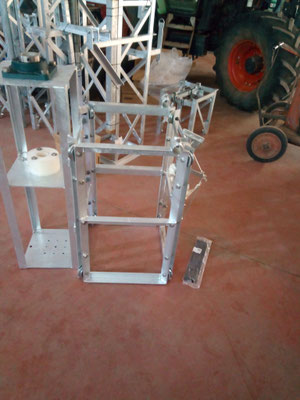

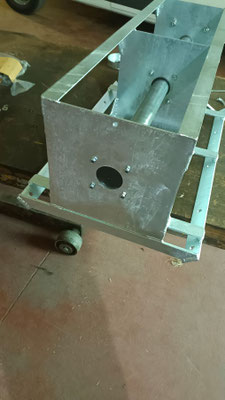

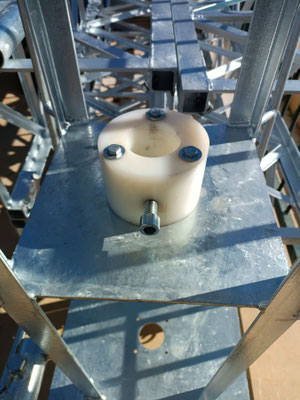

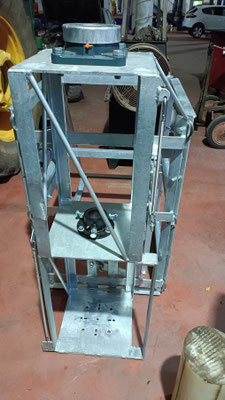

Torre de 20 metros libres anclada al suelo con una placa cuadrada de 90x90 cm con los 4 tramos inferiores de 2 metros con ángulo de 60 y celosía de 40 para darle mas robustez ala estructura, los 4 tramos superiores son de 3 metros cada uno con ángulo de 50 y celosía de 30 ya mas livianos. Carro elevador con 12 ruedas con apoyo en V alojamiento para rotor en la placa inferior por la parte externa, motor  PA1200 para 600 kilos, cable de 6 mm y preparado el motor para extraer cuando las antenas están arriba. Tipo de antena montada Stepir DB42. Peso de esta antena es de 105 kilos aproximadamente.

TORRE DE EA2KU

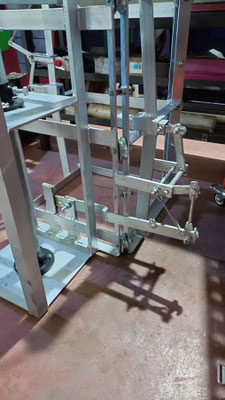

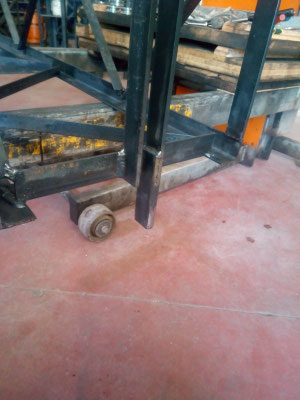

Torre de 13.50 metros libres desde el terreno, metida en el hormigón 1.50 metros, anchura 50cm cuadrada con ángulo de 50 y celosía de 30 en tramos de 3 metros. Esta torre es con carro elevador, lleva 12 ruedas con apoyo en V cerrojo de seguridad para anclar el carro cuando esta en la parte superior de la torre, motor cabrestante PA1000 para 500 kilos con cable de 6mm. Esta torre ha sido vendida después Ea4iaq, Después de ser instalada se ha tenido que desmontar, cortar el tramo metido en el hormigón para ser reutilizado y acoplado de nuevo el motor.

TORRE DE EA3AJ

Torre de 15.30 metros libres desde el terreno, metida en el hormigón 1.70 metros, anchura 50cm cuadrada con ángulo de 50 y celosía de 30 en tramos de 3 metros y el inferior de 2 metros. Esta torre es sin carro elevador y autoportante sin arriostrar. Una escalera en un lateral para poder acceder hasta arriba, sin alojamiento para rotor ya que es solamente para albergar antena verticales, adaptados diversos soportes móviles que se pueden instalar en cualquier parte de la torre. Una cable de vida para total seguridad a la hora de acceder arriba.

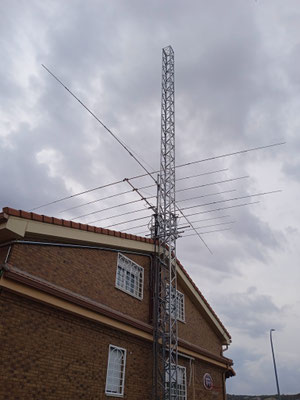

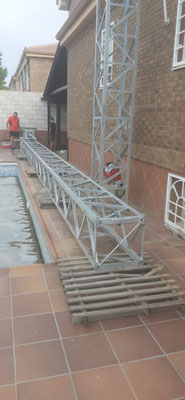

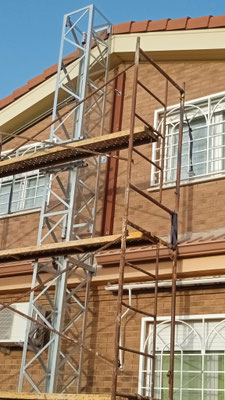

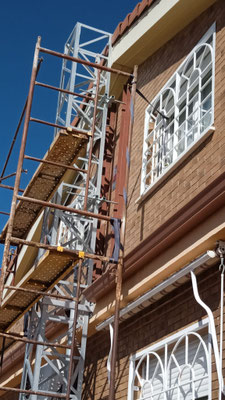

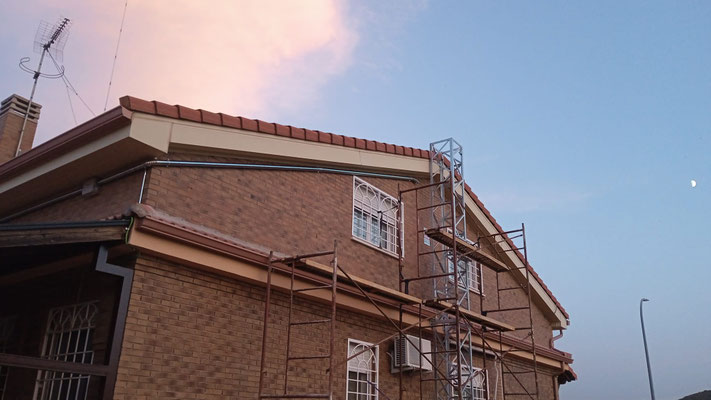

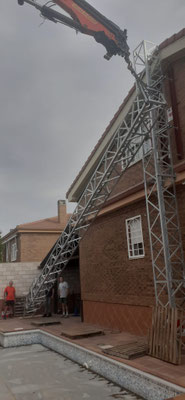

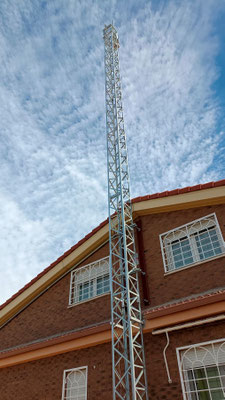

TORRE DE EA4HQS

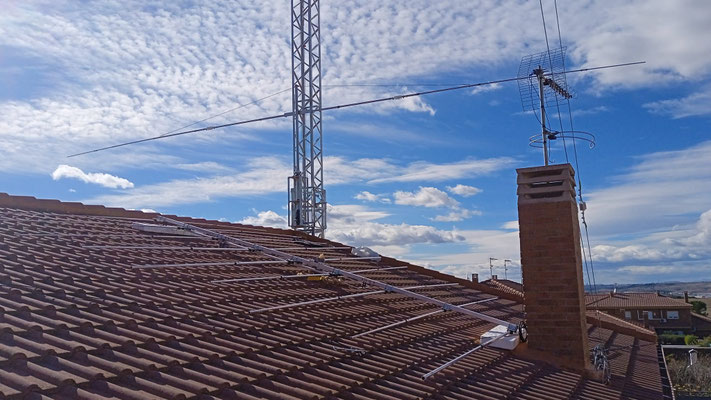

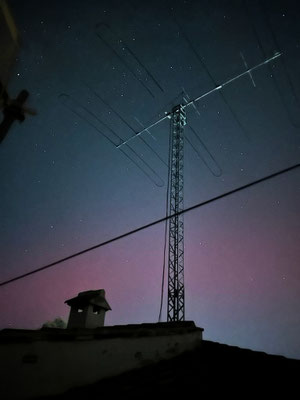

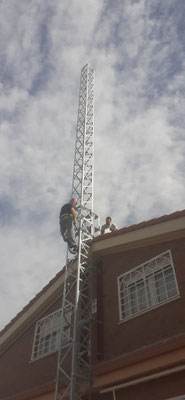

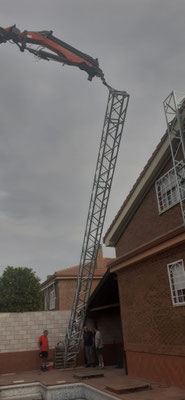

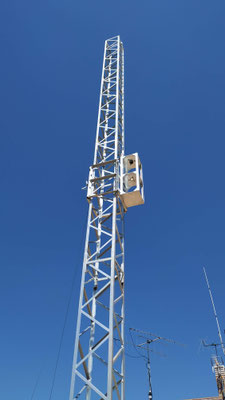

Torre de 12 metros libres desde el tejado, consta de 7 tramos de 3 metros con lo cual 1,5 metros está metido en el hormigón, 7,5 metros cogidos al pared de la vivienda con soportes, el carrito baja hasta la altura del tejado, la torres como todas o casi todas las he construido, cuadradas de 0,5x05 metros.

TORRE DE EA1GVA

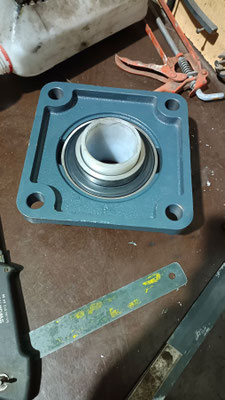

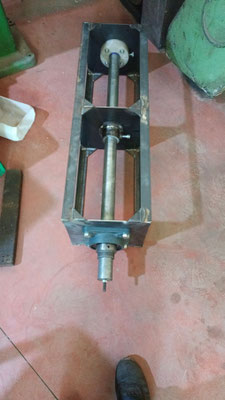

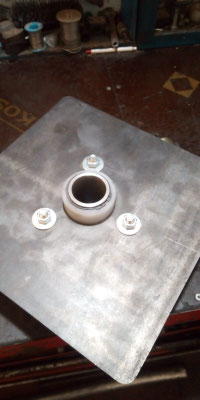

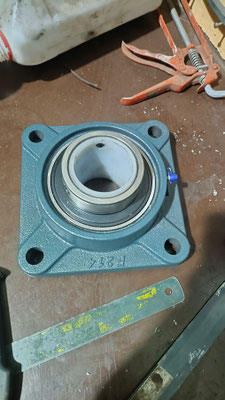

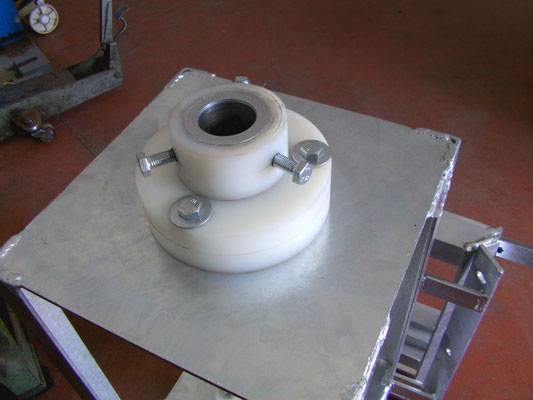

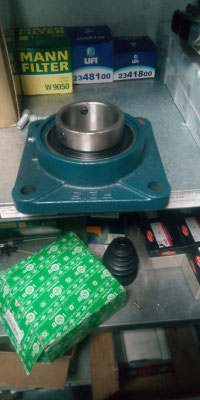

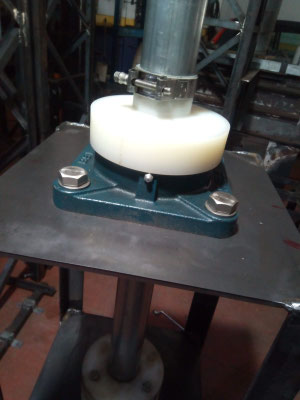

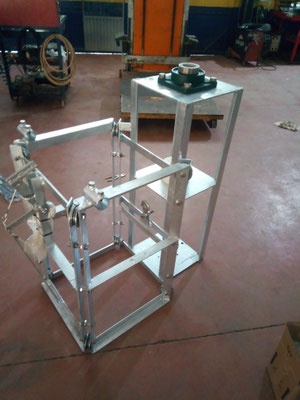

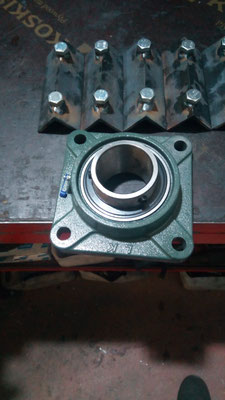

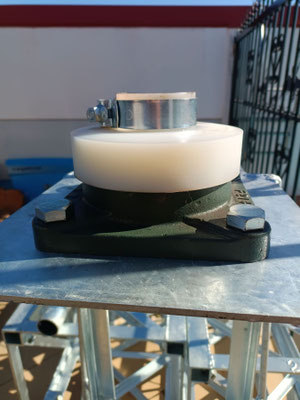

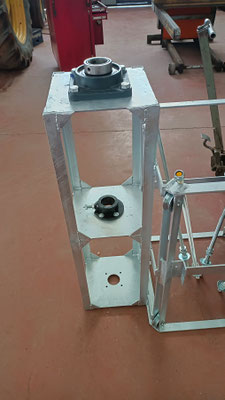

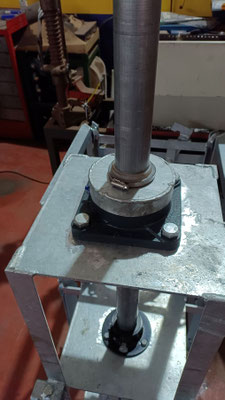

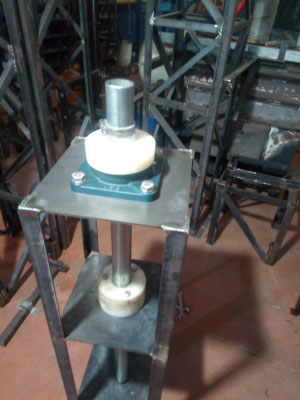

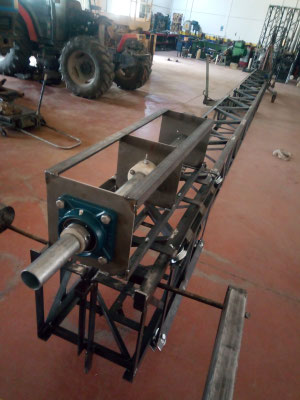

Torre de 12 metros libres sin carro elevador con puntero de 1.5m preparado para mástil de 60mm con rodamiento axial para soportar todo el conjunto de antenas, hecha una escalera en uno de sus lados para poder acceder cómodamente a ella

TORRE DE EA4ALL

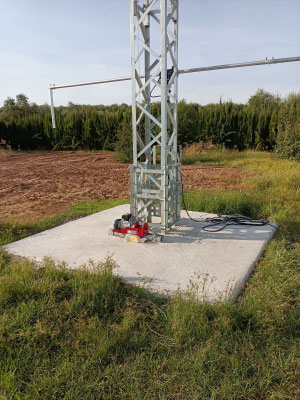

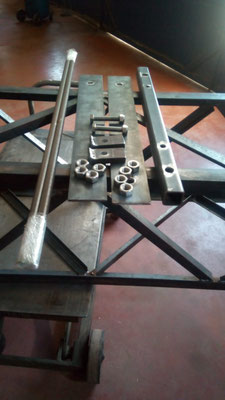

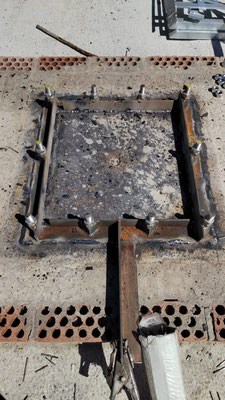

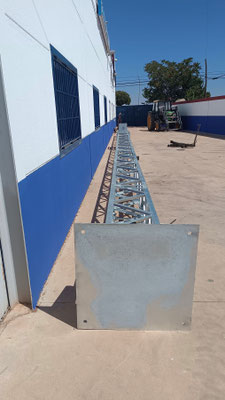

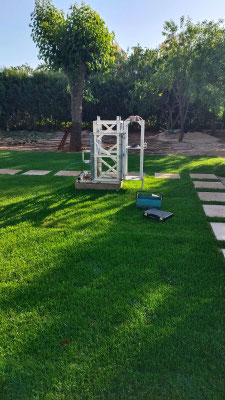

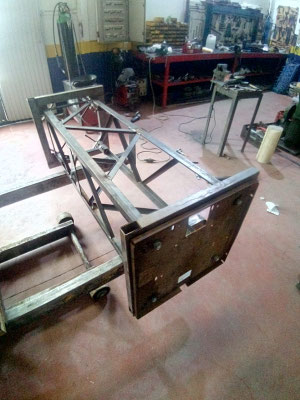

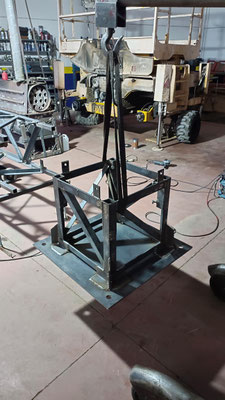

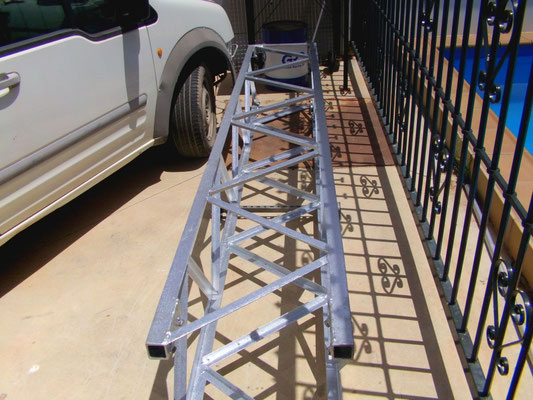

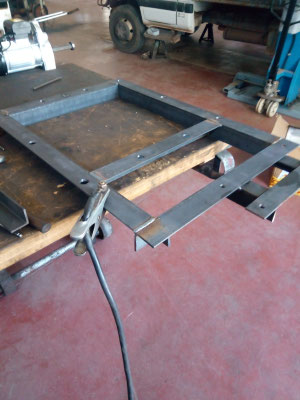

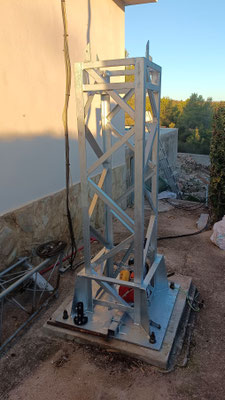

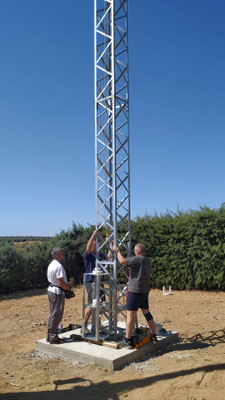

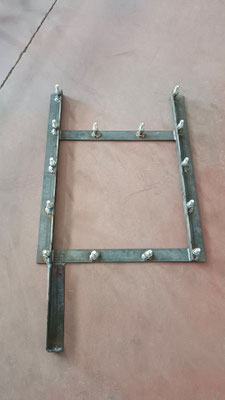

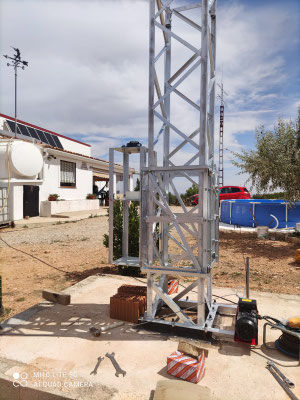

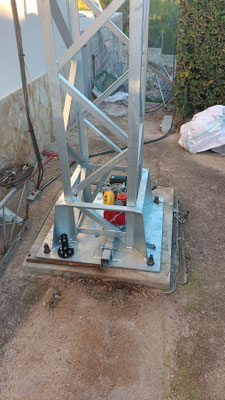

Torre de 15 metros libres compuesta de 5 tramos de 3 metros cada uno anclada al suelo mediante una placa cuadrada de 0,80x0,80 metros y un cuadro de ángulo en el tramo inferior soldada a la placa con 10 espárragos de acero de 20mm. Lleva también un carrito elevador para poder montar las antenas a pie de terreno sin necesidad de tener que subirse a la torre.

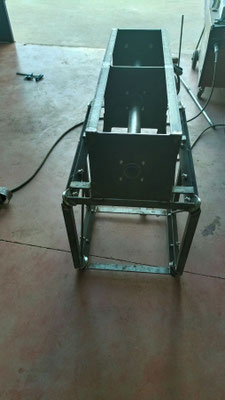

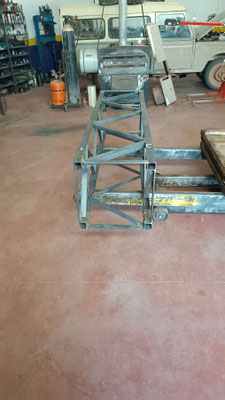

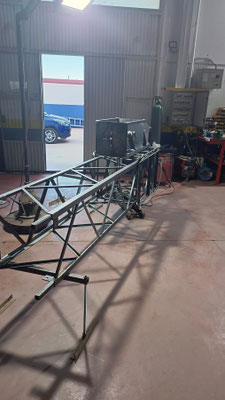

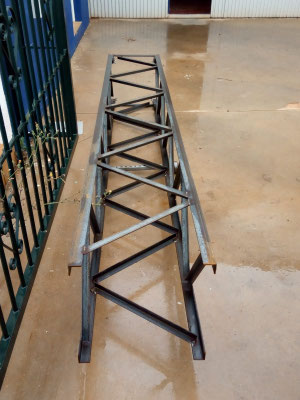

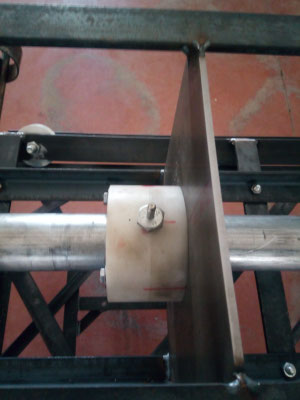

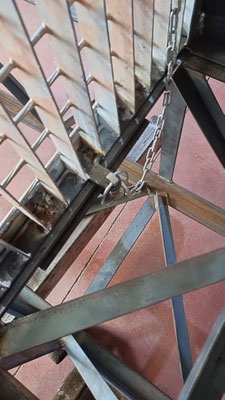

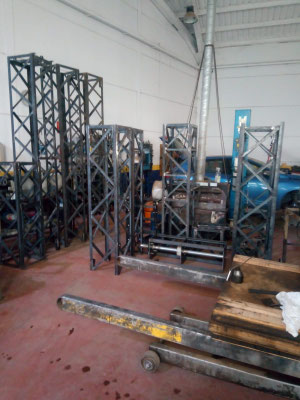

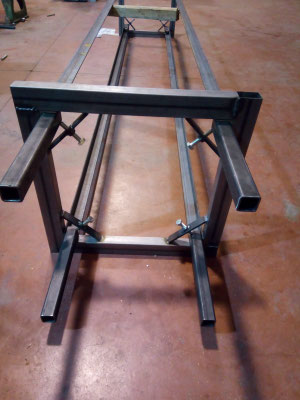

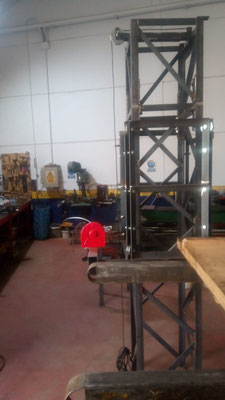

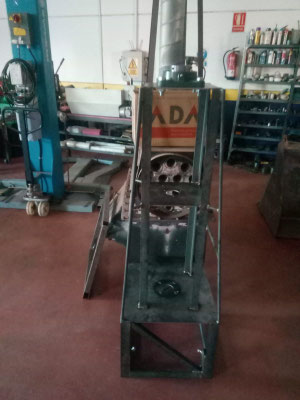

TORRE DE EA6MR

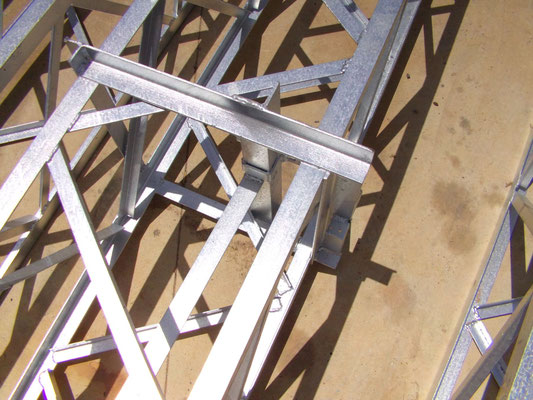

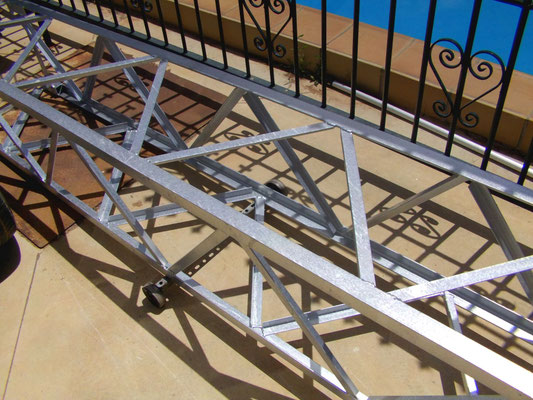

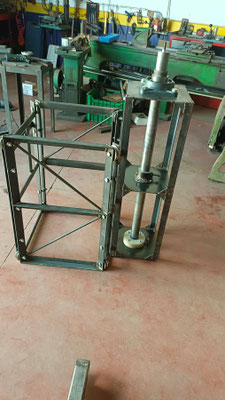

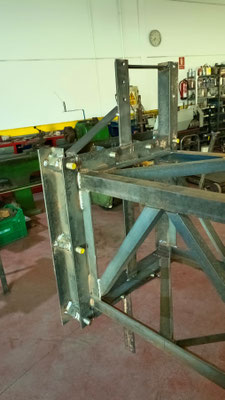

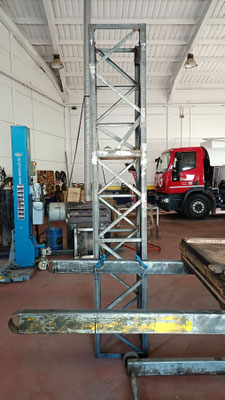

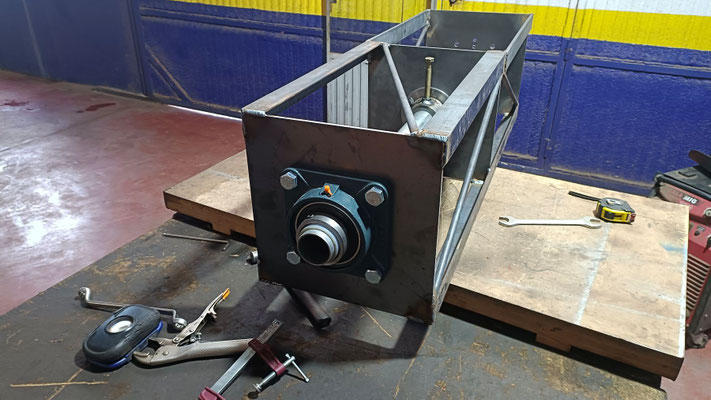

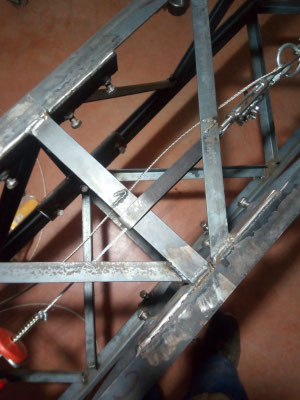

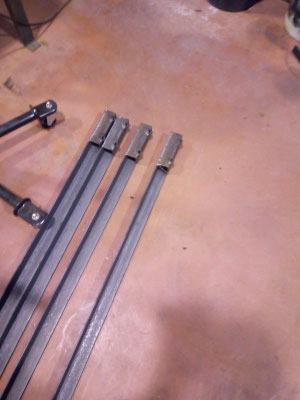

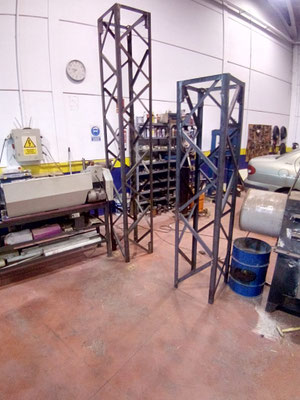

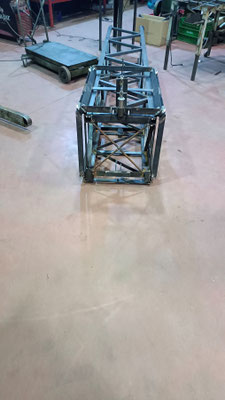

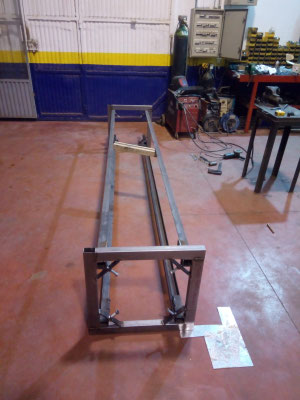

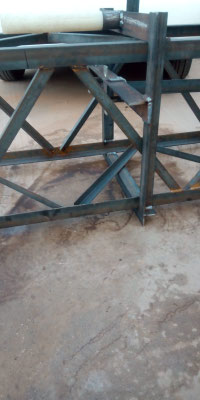

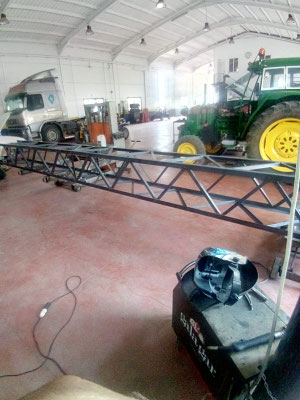

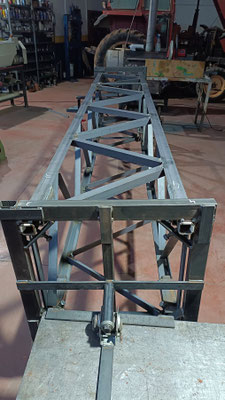

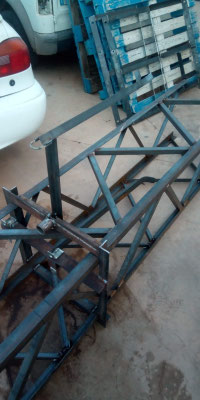

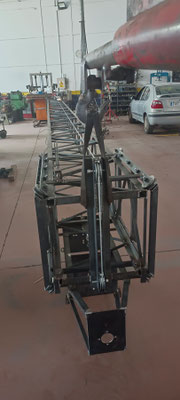

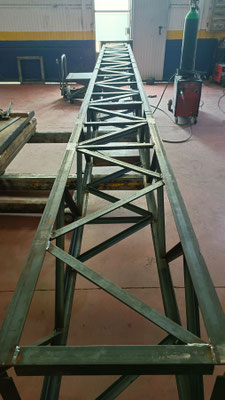

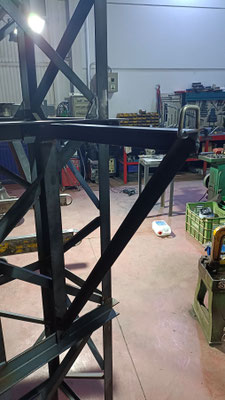

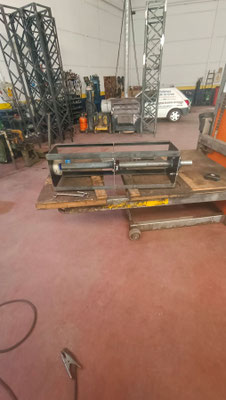

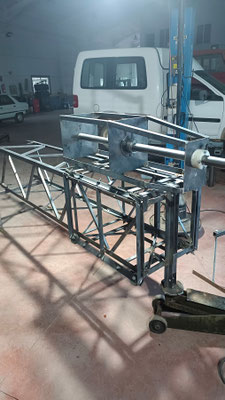

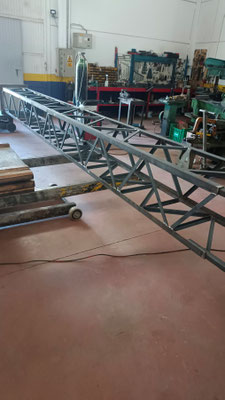

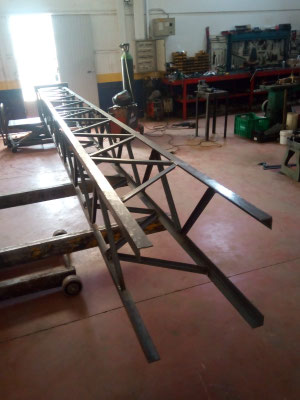

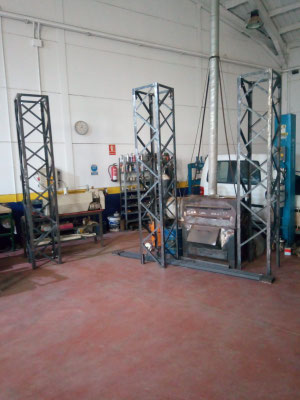

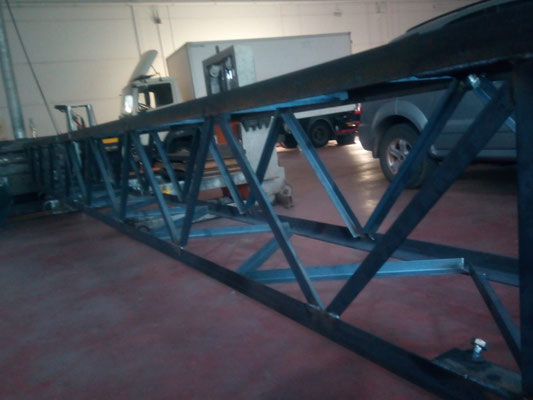

Torre de 9 metros para colocar en una terraza con un dado de hormigón y cogida a la pared, el carrito baja hasta la altura del tejado. no tengo fotografías de la instalación ya que no me las ha enviado pero si de cuando la construí.

                                                TORRE DE EC6DX

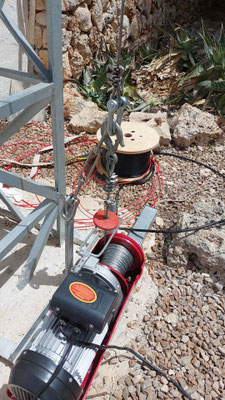

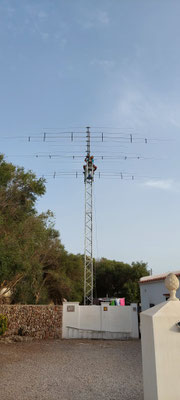

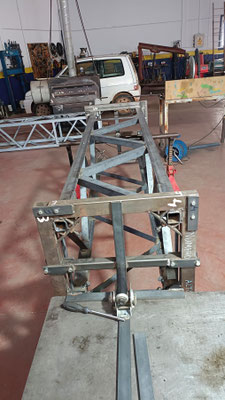

Torre de 10 metros libres compuesta de cuatro tramos, tres de 3 metros y uno inferior de 2.10 metros, el tramo inferior hormigonado un metro. Carrito elevador como las que voy haciendo de momento, para su elevación lleva un cabrestante modelo PA 1200 para 600 kilos en modo sencillo

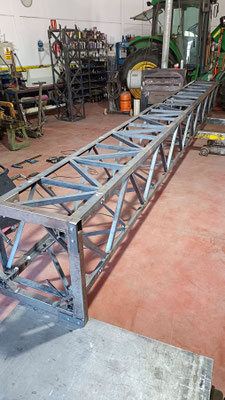

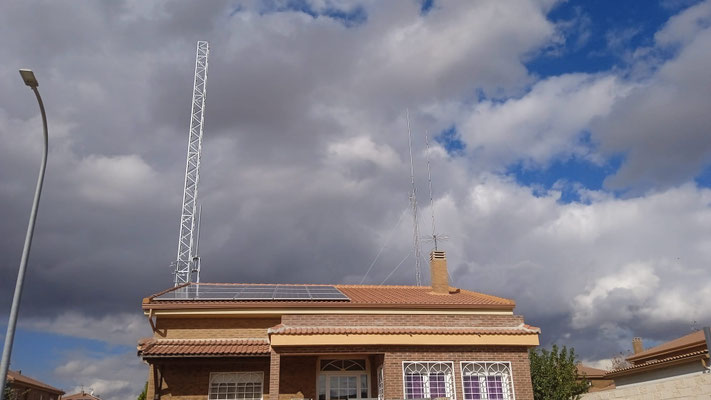

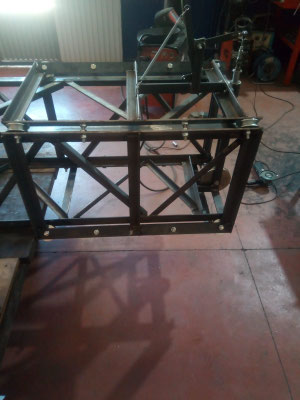

TORRE DE EC4TR

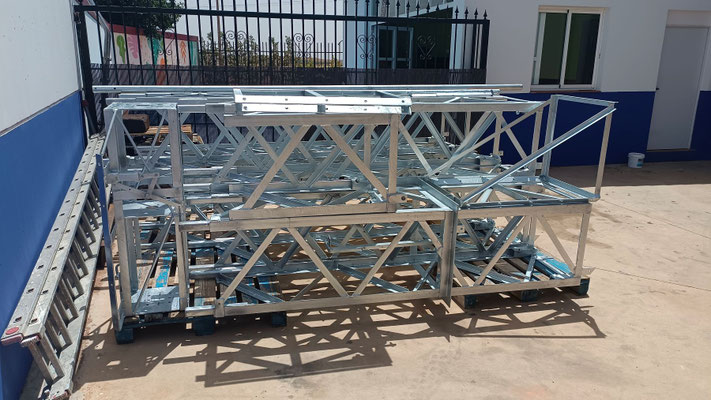

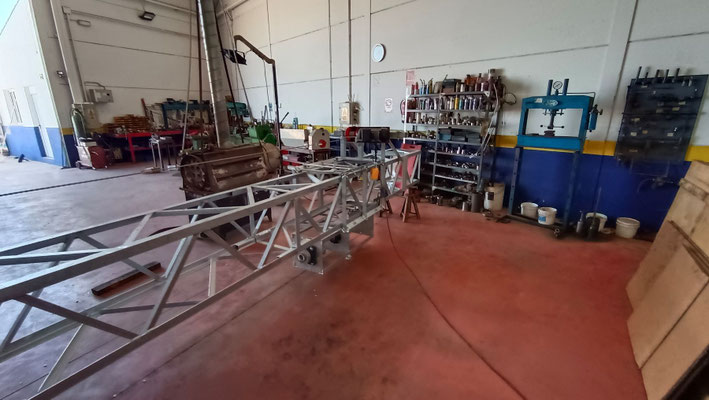

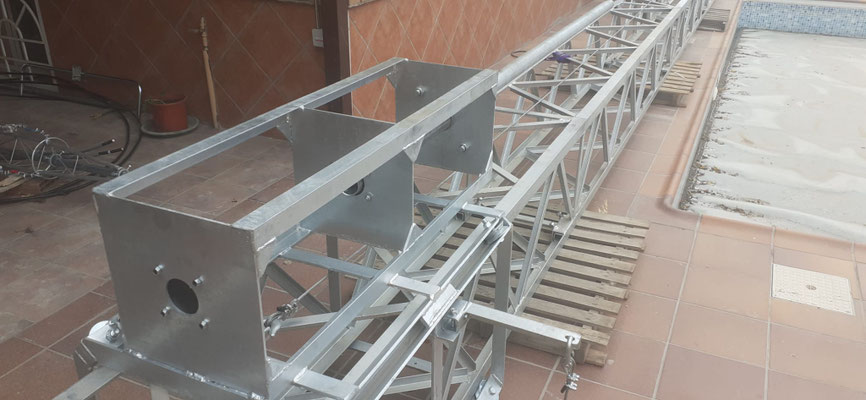

Esta torre son cuatro tramos de 3.05 metros y el que está hormigonado es de 3.2 metros.

Total libres son 13.5 metros de altura y 0.5 metros de anchura, cuadrada y con perfil angular, lleva carrito elevador para montar las antenas cómodamente a pie del terreno; el motor que se encarga de subir y bajar el conjunto es un winche eléctrico de 500 kg. con motor de 1800 watt. con final de carrera para no forzar el sistema cuando llegue arriba y toque en el tope.
