Mi estación de radio con su sistema de antenas y soporte

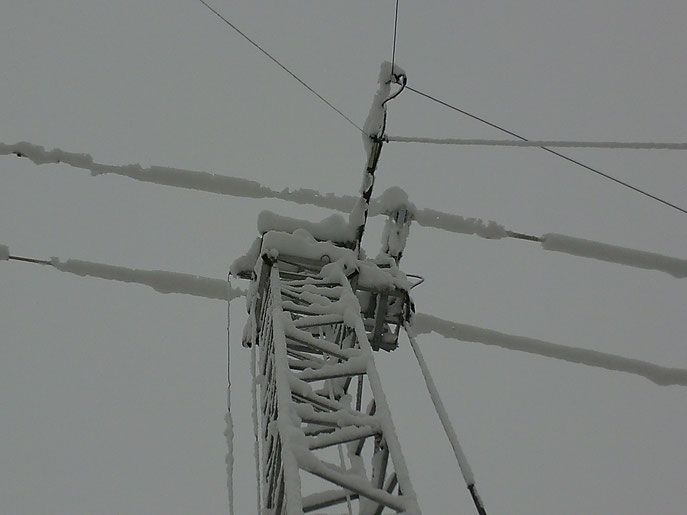

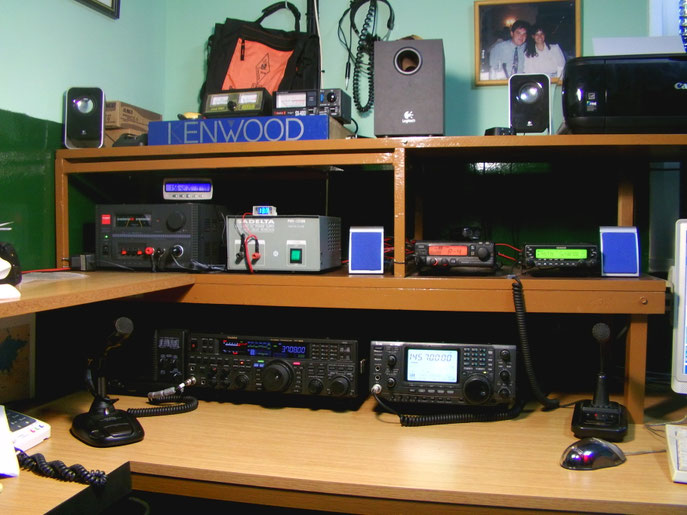

Los equipos que componen mi estación son un Yaesu FT-950, Icom IC-746, Kenwood TM-V71 y Yaesu FT-2500M, como veis una estación muy sencilla.

Las antenas para HF es un dipolo monobanda de media onda para la banda de 80 metros, un dipolo de media onda para 40 metros y un doble dipolo rígido para las bandas de 10-12-15-17-20-30 metros.

A parte de la torre hay una antena bibanda de dos metros y setenta cantímetros que es la que utiliza el Yaesu FT-2500M

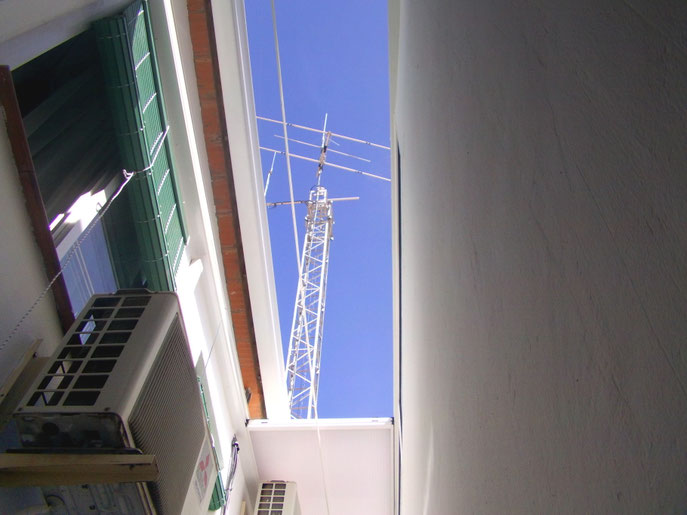

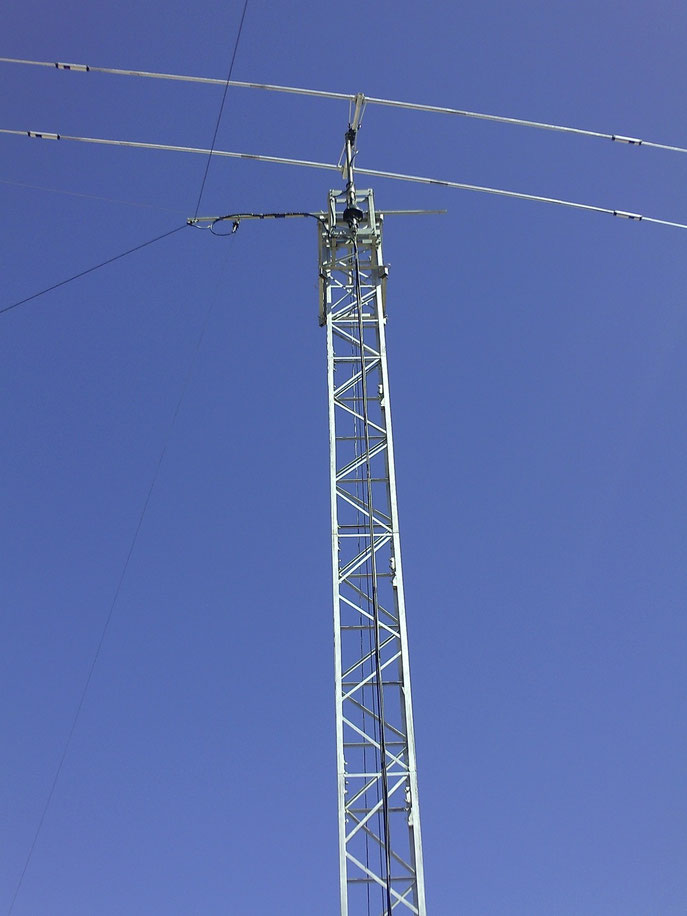

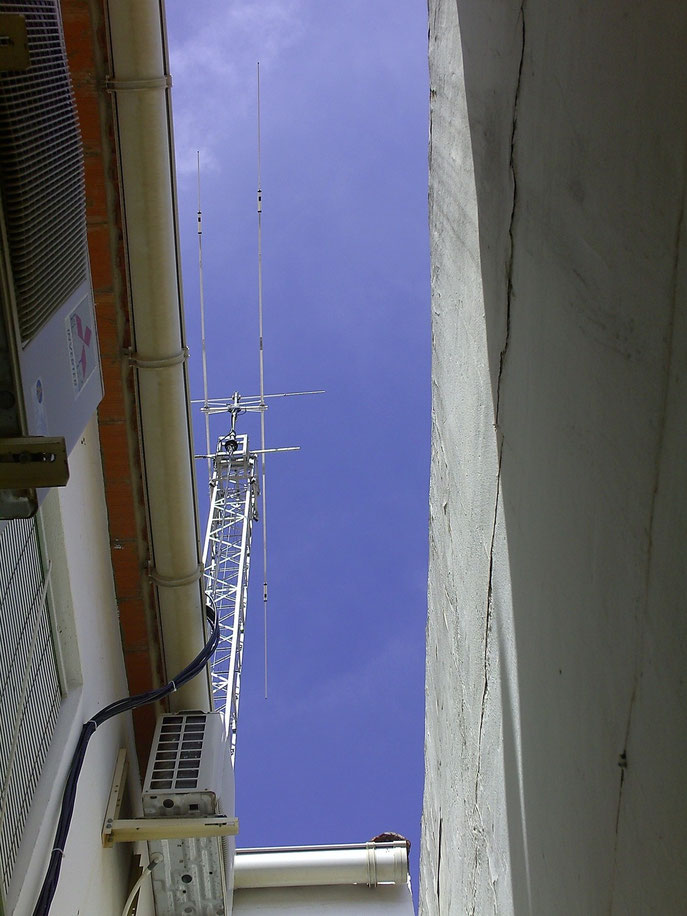

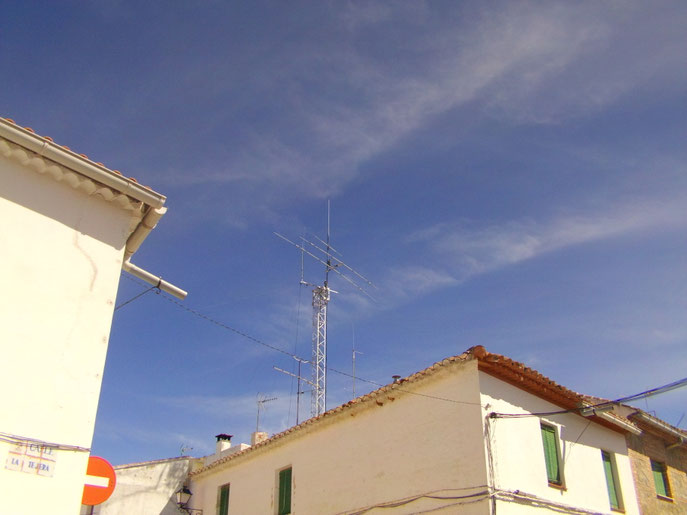

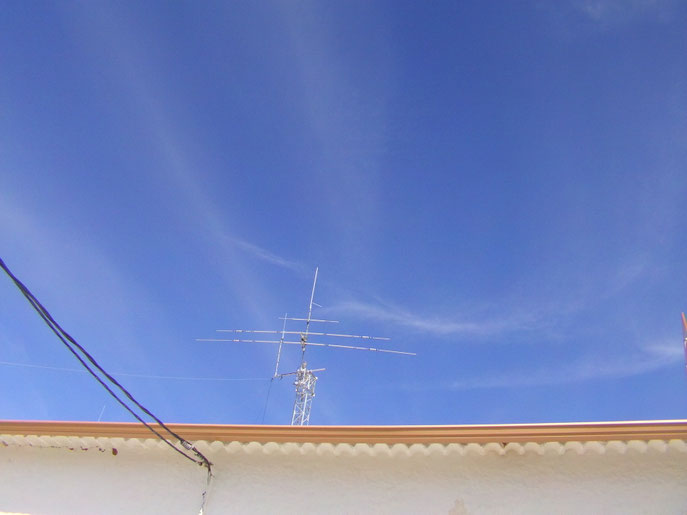

La torre de mi estación es autoconstruida con una altura desde la terraza de 12 metros y de 50cm. de lado; cuadrada.

Está fabricada en tramos de dos metros para fácil transporte y montaje sin tener que hacer uso de ningún tipo de grua ni maquinaria para tal efecto.

Para el montaje de las antenas lleva un carrito elevador que se desliza por la torre en toda su longitud por medio de un torno mural en la parte inferior que aguanta 500 kilos sin problema.

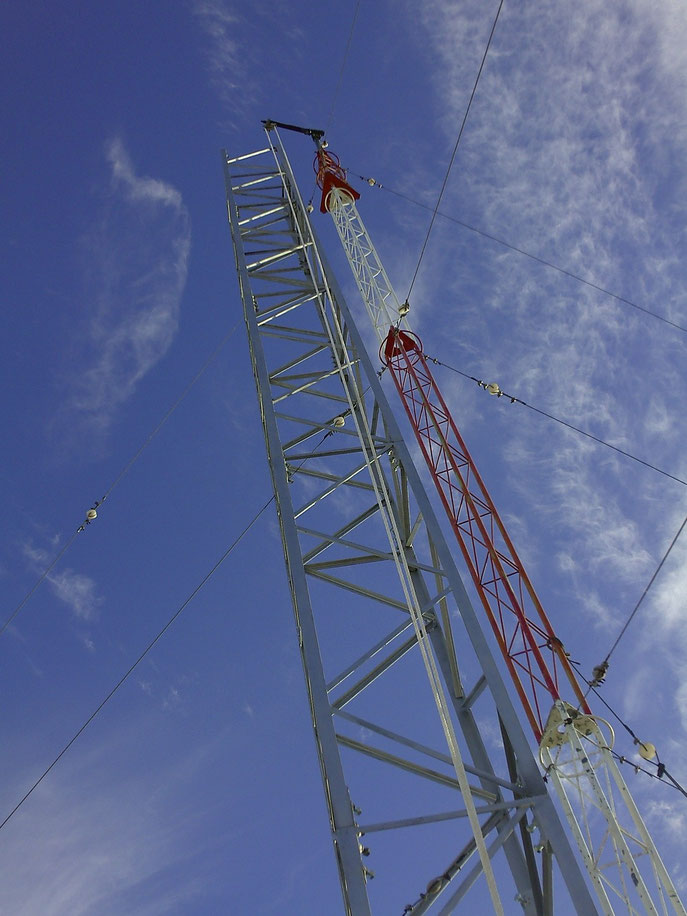

Este soy yo montando la torre con ayuda de Jorge (Ea4wh) y mi hermano Jose, las fotos de cuando la estábamos montando las hizo Jorge, como veis se montó tramo a tramo utilizando la torre que tenía montada de 180mm. sin necesidad de llamar a ninguna grúa.

Las antenas las monté posteriormente a la altura del tejado sin ayuda alguna.

Las antenas que tengo instaladas son muy sencillas, pero de todas formas se pueden cambiar en cualquier momento.

Para el montaje de la torre utilicé la torreta antigua que tenía instalada de 180mm. poniendole en la punta una pértiga o mástil con una percha giratoria y garrucha para que se pudiera deslizar una cuerda para tal efecto, para poder montarla.

Sin tener una torre adosada se podrá poner sujeta a los tramos inferiores un soporte con el mismo sistema para poder ir montando la torre tramo a tramo.

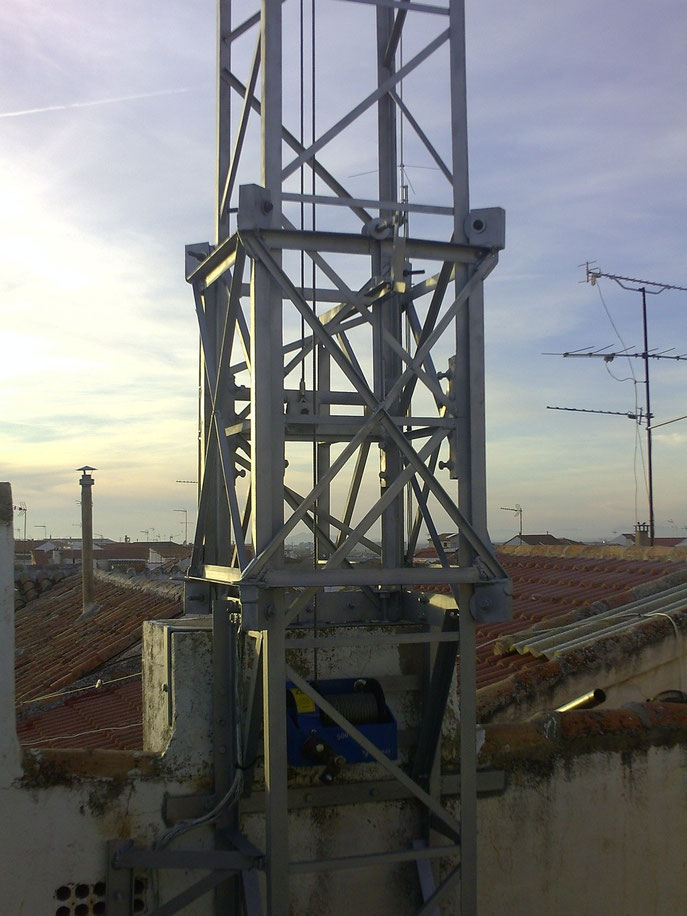

Este es el carrito elevador sin las antenas ya que esta foto la eché durante el montaje.

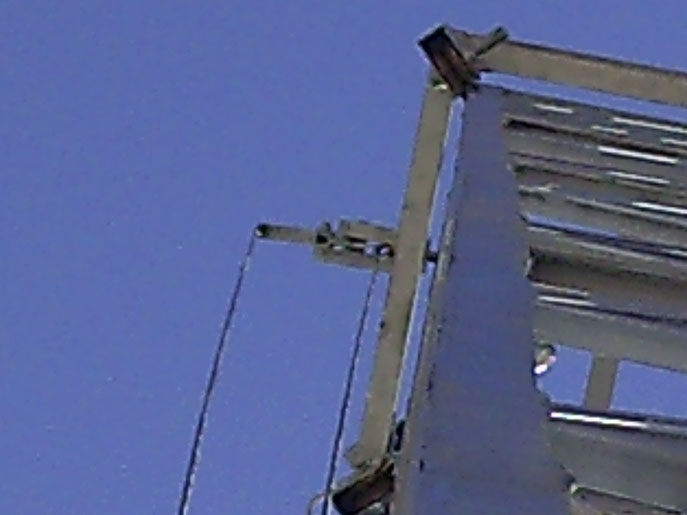

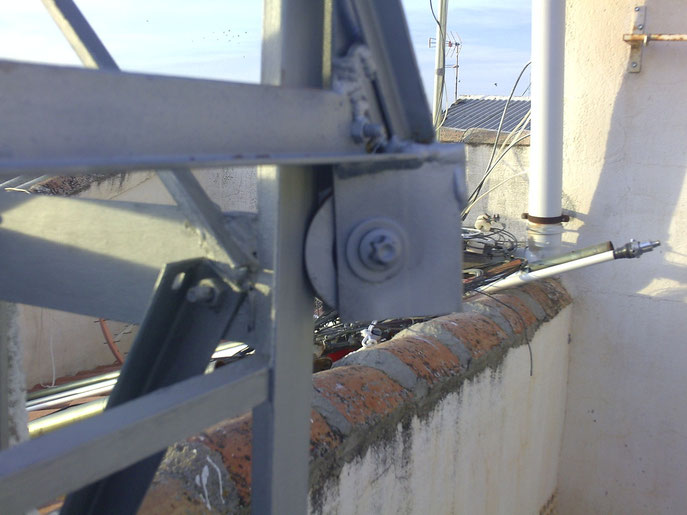

Estas son las ruedas metálicas que van apoyando en los perfiles angulares, se pueden ajustar para que ataque mas o menos en el perfil.

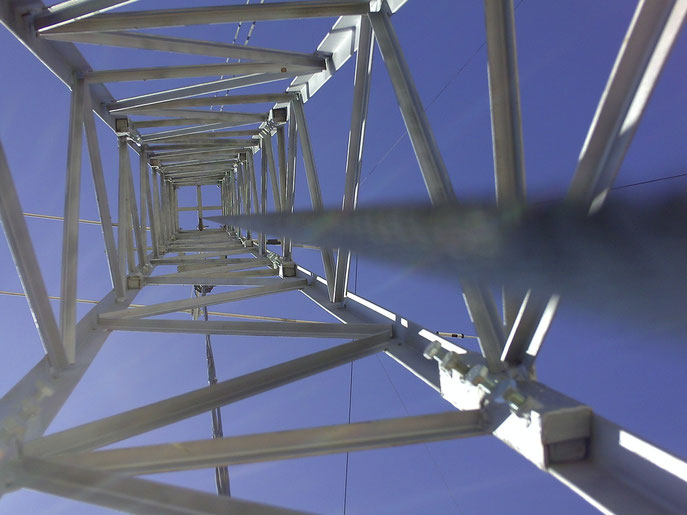

Los empalmes están hechos de tubos reforzados cuadrados que se embuten en un tramo y en otro, van sujetos con tornillos prisioneros, entran holgados en sus alojamientos para el fácil ensamblamiento de los tramos de la torre.
